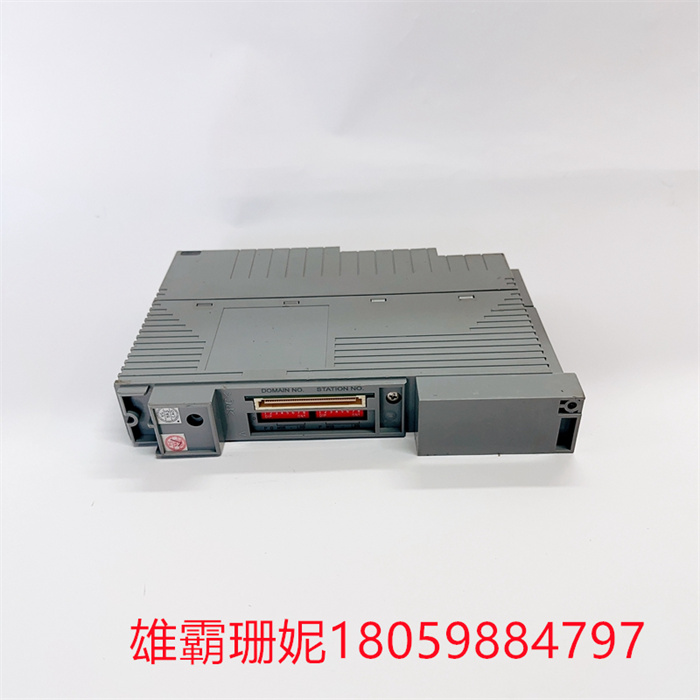

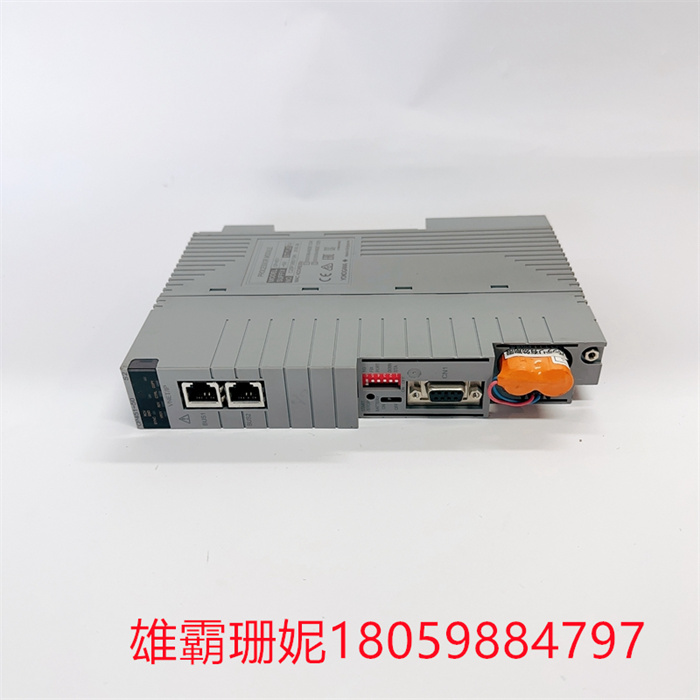

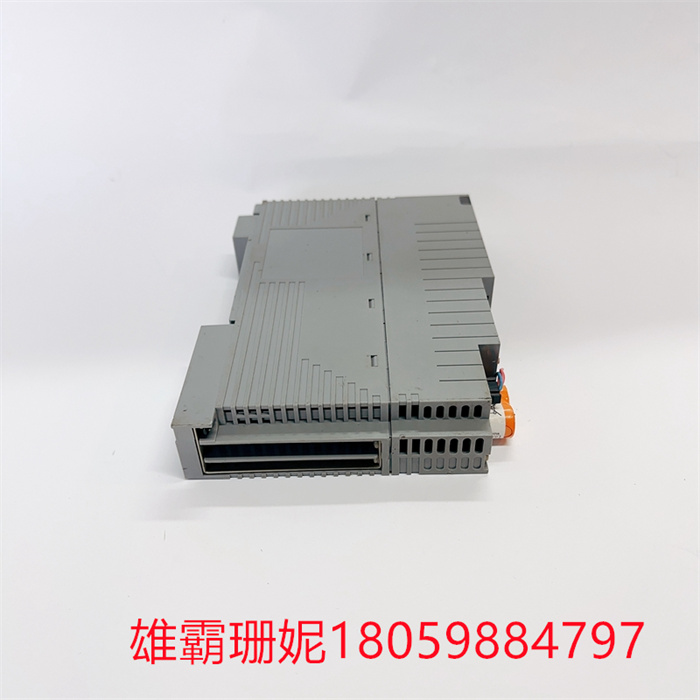

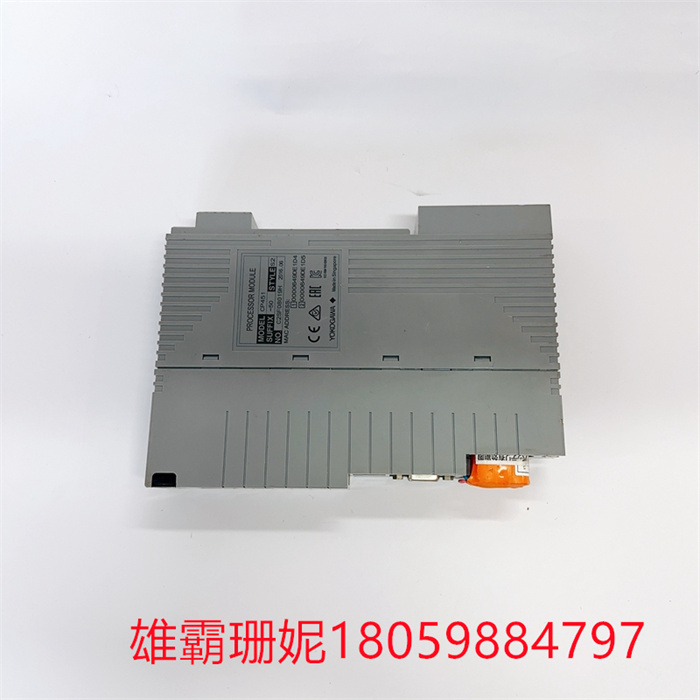

CP451-50 YOKOGAWA 原厂模块

CP451-50 YOKOGAWA 原厂模块

横河电机CENTUM CS 3000 R3 集散控制系统(DCS)是一个结构真正开放的系统，它是由以下元件所组成的
 系统结构图
Human Interface Station (HIS) 操作站
用于运行操作和监视。采用了微软公司的Windows 2000 或 Windows XP作为操作系统和横河公司***的工业用***计算机。因此系统工作站具有很强的安全性和可靠性。
Field Control Station (FCS) 现场控制器
用于过程Ｉ／Ｏ信号处理，完成模拟量调节、顺序控制、逻辑运算、批量控制等实时控制运算功能。
Engineering Station ( EWS) 工程师站
用于设计组态、仿真调试及操作监视。采用Ｗｉｎｄｏｗｓ２０００或的Windows XP作为操作系统的横河***的***计算机。

CP451-50 YOKOGAWA 原厂模块

ESB总线（Ｅｘｔｅｎｄｅｄ　Ｓｅｒｉａｌ　Ｂａｃｋｂｏａｒｄ　Ｂｕｓ）
用于控制站内，中央主控制器ＦＣＵ同本地Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１２８Ｍｂｐｓ，每台控制站可连接１4个Ｉ／Ｏ节点，通讯距离2０ｍ。
ＥＲ总线（Ｅｎｈｅｎｃｅｄ　Ｒｅｍｏｔｅ　Ｂｕｓ）
用于控制站内本地Ｉ／Ｏ节点与远程Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１０Ｍｂｐｓ，每台控制站可从本地节点连接８个远程Ｉ／Ｏ节点，通讯距离２0ｋｍ。
