E800在芯片缺陷检测中的应用
行业背景
半导体作为一种电子元件,在现代电子技术中应用广泛,是大部分电子设备的核心部分,包括集成电路、太阳能电池、光电器件、传感器等。在人工智能、5G、IOT等技术快速发展的环境下,众多行业开启了数字化转型之路,这也带来了庞大的半导体市场需求。随着半导体市场的不断发展,半导体生产工序逐渐增多。因此,高效的检测设备成了贯穿半导体制造过程中不可或缺的一部分,以确保生产高效、准确。
系统需求
以芯片制造为例,芯片生产需要经历多道复杂的工序,其中各工艺流程环环相扣。芯片生产对材料、环境、工艺参数等敏感,每个环节都有可能产生缺陷。芯片生产流程主要包括芯片设计、制造、封装和检测4 大环节,上述数道工艺的操作控制、工艺参数、环境等因素都会对芯片质量产生一定的影响,产生多种不同缺陷,比如异物、划伤、Bump 元件缺陷(凸起、错位或缺失)、金属性污染物和蚀刻液脏污残留等。芯片外观缺陷检测对机器视觉检测设备具有如下需求:
产品介绍
卓信创驰E800系列,专为半导体制造应用需求而设计。具有如下特性:

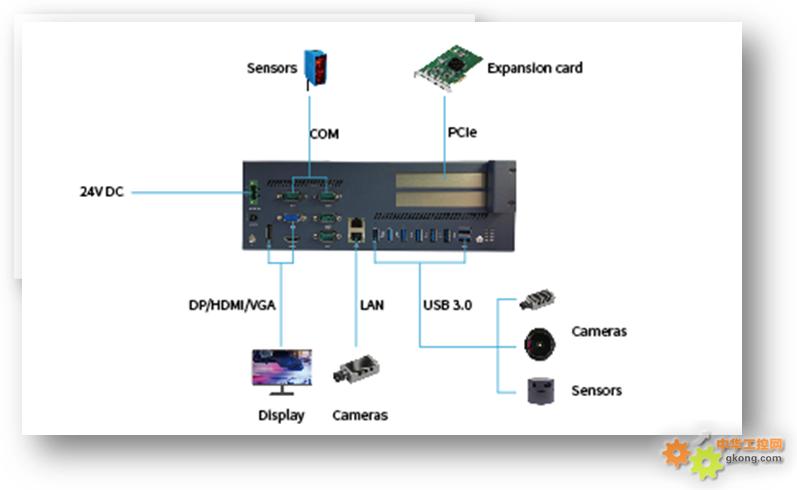

产品架构
E800是机器视觉检测设备的“大脑”,作为视觉软件运行的支撑。E800基于Intel 第十代Comet Lake-S平台处理器,采用H420E/Q470芯片组,多核多线程,CPU性能更强大,实时、流畅地处理和分析采集到的数据。E800采用了的独特的多USB和多串口的接口设计,8个USB 3.0接口(包括6个原生USB 3.1),可同时连接多个USB相机和传感器,支持数据高速传输;4个串口支持RS-232/422/485灵活配置,采用内部拨码开关切换,用户可以根据应用需求灵活选择;2个由Intel独立网卡芯片控制的以太网接口,可用来连接网口相机;3个显示接口分别支持DP, VGA和HDMI显示屏。此外,E800还配有2个PCIe插槽,用户可选择连接扩展卡进一步扩展接口。
产品应用优势
