PM891K01-3BSE053241R1 工控机（IPC）和PLC相比较

一、概述

PM891K01-3BSE053241R1在工业自动化领域，PLC和工控机是人们不得不提的两类控制设备，它们是大多数自动化系统的基础设备。PLC和工控机的最新技术发展是工程师对设备应用性能要求的完美体现：控制器的硬件标准化，以及用户的各种控制要求通过软件来进行改变。

PM891K01-3BSE053241R1PLC就是一种利用计算机原理为顺序控制专门设计的、通用的、使用方便的装置。它采用了专用设计的硬件，而使用性能都是通过控制程序来确定的。

工控机则是利用了个人计算机的PCI总线和PC/104总线、采用功能板卡扩展控制I/O点来实现计算机控制的一种方便的控制设备。它具有工业现场应用特性，同时又极大地利用了PC机的软件环境，用户可以方便地选择各制造商提供的产品。

PM891K01-3BSE053241R1PLC和工控机目前的技术发展水平已大大超过其出现时技术水平，并各自定位在不同的层面。PLC适合低成本自动化项目和作为大型DCS系统的I/O站，工控机在中规模小范围自动化工程中有很好的性能价格比，当然这种定位也不是绝对的。据预测，2000年我国工业自动化的市场规模达170亿至207亿人民币，其中工控机占40亿左右、PLC占30亿左右，再加上DCS系统、FCS系统和NCC系统（占60亿）中使用的PLC和工控机，可以看出其在工业自动化领域中举足轻重的作用。这两类控制设备在各领域的自动化中扮演了不可缺少的角色。图1给出了某自来水厂工业控制系统的典型结构图，其中采用了PLC作为I/O控制站、工控机作为监控机。

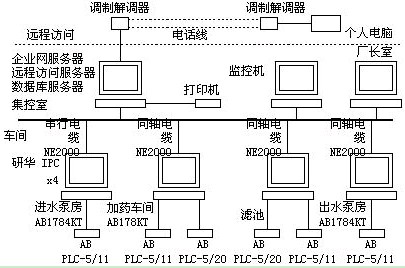

图1 工业控制系统的典型结构图

目前，PLC的主流厂商有A-B、Siemens和Modicon等。工控机的主流厂商有上海康泰克、北京康拓和研华、艾讯等。

PM891K01-3BSE053241R1 PLC和工控机在其技术发展的历程中，为了适合工业现场应用的需要和用户二次开发的需要，都积极地发展高可靠性、网络化和高性能的用户开发软件方面的技术性能。以下将重点介绍PLC和工控机在硬件、软件和网络方面技术应用现状和发展趋势。

二、PLC和工控机的硬件技术现状和发展

PLC和工控机的最终用户为冶金、采矿、水泥、石油、化工、电力、机械制造、汽车、装卸、造纸、纺织、环保等行业，其主要的用途为：

1、顺序控制

PM891K01-3BSE053241R1 顺序控制是应用最广泛的领域，它包括单机控制、多机群控制、自动生产线控制，如注塑机、印刷机械、订书机械、切纸机械、组合机床、磨床、装配机械、包装生产、电镀流水线和电梯控制等。

2、运动控制

应用在电力拖动系统或伺服电机的单轴或多轴位置控制。

3、过程控制

采用模拟量模块能控制物理参数，例如温度、压力、速度和流量等，并提供PID等闭环控制的功能。

4、数据处理

可以支持数控机床的控制和管理、多轴控制等。

由于自动化系统的要求日益提高，传统的提供I/O点服务的PLC和工控机已经无法满足复杂的工艺要求。因此，PLC和工控机在硬件系统上有了根本的变化。

PLC系统在模块上的技术发展有：

1、处理器模块

PM891K01-3BSE053241R1 配备大容量内存，为满足实时控制的要求而优化设计，除了一般的I/O扫描和控制、远程数据交换外，支持大型的集成控制、通讯、并行运算、处理器独立后台程序和处理器输入中断等功能。如A-B公司的ControlLogix处理器模块在它的内核中设计有通信功能，借助于它的无源数据总线，系统的瓶颈得以消除。这种灵活的结构允许多个处理器、网络以及I/O在一个机架中搭配使用而没有限制。

2、信息协处理器模块

读取主处理器的数据表和状态文件，或通过高级语言程序将数据写入主处理器，程序可以在实时多任务环境下以及独立于PLC处理器的方法，单独在协处理器中运行。

3、高级语言协处理器

通过C和Basic的接口来进行复杂的计算和算法实现。

4、网络适配模块

PM891K01-3BSE053241R1 在现场总线与处理器之间提供通讯接口，以便PLC处理器和I/O模块进行远程的数据交换。

5、具有特殊功能的I/O模块

如A-B公司在其产品中提供了智能变送器模块、温度控制模块、称重模块、开环速度控制模块、塑料制造模块、力矩控制模块、绝对编码模块、可组态流量计模块、电流同步模块等。这些模块的设计考虑了特殊行业的需要，使得复杂的控制功能以模块化的方式得以解决，提高了可靠性和专业水平。

同样，工控机也从I/O板卡的基础上飞速向前发展，大规模集成电路和计算机本身的革命性发展给工控机提供了舞台。工控机系列产品除了全系列的I/O板卡外，还发展了一体化工作站、带电子盘的工控机、远程RTU、适用于仪表行业的微型工控机、适用于视频和多媒体行业的工控机、适用于通讯行业的带监控液晶屏的工控机、与PLC合一的特殊工控机以及防爆型工控机。
