PM851AK01-3BSE066485R1 工控机(IPC)的主要结构

　　1、PM851AK01-3BSE066485R1 全钢机箱IPC的全钢机箱是按标准设计的，抗冲击、抗振动、抗电磁干扰，内部可安装同PC-bus兼容的无源底板。

　　2、PM851AK01-3BSE066485R1无源底板无源底板的插槽由ISA和PCI总线的多个插槽组成，ISA或PCI插槽的数量和位置根据需要有一定选择，该板为四层结构，中间两层分别为地层和电源层，这种结构方式可以减弱板上逻辑信号的相互干扰和降低电源阻抗。底板可插接各种板卡，包括CPU卡、显示卡、控制卡、I/O卡等。

　　3、PM851AK01-3BSE066485R1工业电源为AT开关电源，平均无故障运行时间达到250，000小时。

　　4、CPU卡IPC的CPU卡有多种，根据尺寸可分为长卡和半长卡，根据处理器可分为386、486、586、PII、PIII主板，用户可视自己的需要任意选配。其主要特点是：工作温度0-60℃；装有“看门狗”计时器；低功耗，最大时为5V/2.5A。

　　5、其他配件：PM851AK01-3BSE066485R1IPC的其他配件基本上都与PC机兼容，主要有CPU、内存、显卡、硬盘、软驱、键盘、鼠标、光驱、显示器等。

　　工控机箱分类：

　　（一）高度：PM851AK01-3BSE066485R1一般分1U（44MM*430MM*XX），2U（88*430*XX），3U，4U（178MM*430MM * XX），5U，6U，7U，8U等，一个1U的高度是44MM，其他高度依次类推；

　　（二）长度：PM851AK01-3BSE066485R1国际标准的长度有两种450MM与505MM，根据客户的具体要求还可以扩分其他长度，比如：480MM，500MM，520MM，530MM，600MM等；其中450MM~~520MM的尺寸机箱占市场需求的90%以上；加长型机箱的作用主要是有以下3个：一个是安装双CPU至强12” * 13”的主板，必须要 520MM的长度才能安装这样的大板；另外一个是安装工业CPU长卡或者是300MM长的视频卡等需要足够的扩展空间；最后一个是散热空间的考虑，由于有些监控用户需要安装多路视频卡与多个硬盘，比如64路，128路等，10个硬盘就需要很好的散热效果；

　　（三）卧式与壁挂式

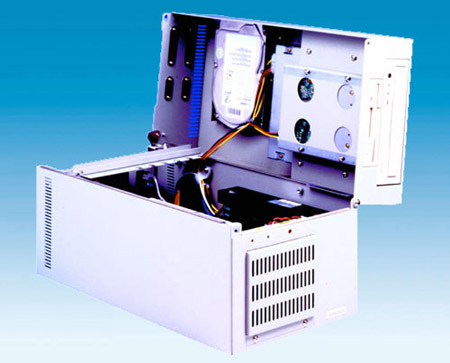

　　壁挂式：PM851AK01-3BSE066485R1此外，由于某些设备制造商需要把控制中心（IPC）放置在其设备之中。因此对工控机的体积有较为严格的要求。传统的上架式19英寸机箱体积基本很难满足要求，因此针对此种客户需求，推出了壁挂式的机箱。例如某品牌的IPC－6606/6608壁挂机箱系列。这类机箱由于体积小，并且应用环境在某设备内部，因此设计理念也重在散热和扩展性能上。下图是IPC－6806应用在某测试平台的机柜内部状态。
