DS200TBQDG1AFF 基于Acrel-5000的大型公共建筑能耗监测系统设计与应用

　　摘要: DS200TBQDG1AFF介绍了一种新型能耗监测系统的设计，系统构成以及系统的功能，Acrel-5000组态软件可以实现对现场设备的系统集成，数据的采集、传输以及存储，从而实现对大型公共建筑的分类、分项能耗计量功能。并以实例验证了该系统的功能与实用性。

　　关键词 能耗监测 Acrel-5000 系统集成

　　Design and Application of Energy-consuming Supervising System

　　Abstract :A new Energy-consuming Supervising System is introduced, its design, system structure and function. Acrel-5000 configuration software can realize system integration of field devices, data collection, transmission and save, sequentially realize sorted and subentry Energy-consuming measure function to large public buildings. And the system function and practicability are demonstrated by practical case.

　　Keyword: Energy-consuming Supervising, Acrel-5000, system integration

　　0 引言

　　   北京市建委和市发改委2008年01月公布了去年北京实施能源审计的部分北京市国家机关办公建筑和大型公共建筑平均电耗、水耗。其中进行审计的20个单位的国家机关办公建筑，每平方米建筑面积年平均耗电量为85.4度（年平均85.4kWh／m2） ，人均年耗电量为3072.5度（年平均3072.5kWh／人）。国家机关办公建筑和大型公共建筑年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通居民住宅的10～20倍，是欧洲、日本等发达国家同类建筑的1.5～2倍。

　　一方面，我国大型公共建筑能耗巨大，另一方面，我们也缺乏直接数据为决策的指定提供基础和参考。住房和城乡建设部建科[2008]114号文（2008-06-24）《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》实施，对于能耗监测系统作了具体规范。因此，必须建立大型公共建筑能耗监测平台，对全国重点城市重点建筑能耗进行实时监测，并通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度，促使国家机关办公建筑和大型公共建筑提高节能运行管理水平，为政府政策的制定和决策提供参考。

　　1 能耗监测系统构成

　　能耗监测系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称[1]。其中，分类能耗是指根据国家机关办公建筑和大型公共建筑消耗的主要能源种类划分进行采集和整理的能耗数据，如：电、燃气、水等。分项能耗是指根据各类能源的主要用途划分进行采集和整理的能耗数据，例如，电量分项能耗应当包括：照明插座用电、空调用电、动力用电、特殊用电。

　　1.1 数据采集系统

　　    能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑消耗的煤、液化石油、人工煤气等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，通过自动传输方式实时传输至数据中心。

　　1.2 数据传输技术

　　建筑物能耗监测系统的自动计量装置所采集的能耗数据，通过RS485接口，并采用TCP／IP通信协议自动并实时上传给数据中心，以保证数据得到有效的管理和支持高效率的查询服务，同时数据传输采取一定的编码规则，实现数据组织、存储及交换的一致性。

　　1.3 数据中心

　　数据中心也就是数据库，接收并存储其管理区域内监测建筑的能耗数据，并对其进行处理、分析、展示和发布。数据中心具备设置数据更新的时间间隔，访问历史数据，报警，打印报表，实时与历史曲线，图表的绘制，并预留相应扩展功能。

　　1.4 系统结构

　　DS200TBQDG1AFF Acrel-5000能耗监测系统以计算机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机网络结构，如图1所示：站控管理层、网络通讯层和现场设备层。

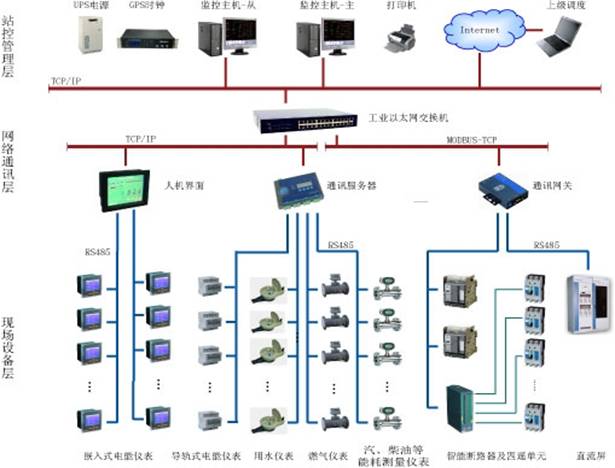

图1 系统结构图

　　1）站控管理层

　DS200TBQDG1AFF　站控管理层针对能耗监测系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。

　　监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。

　　打印机：DS200TBQDG1AFF系统召唤打印或自动打印图形、报表等。

　　模拟屏：系统通过通讯方式与智能模拟屏进行数据交换，形象显示整个系统运行状况。

　　UPS：DS200TBQDG1AFF保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。
