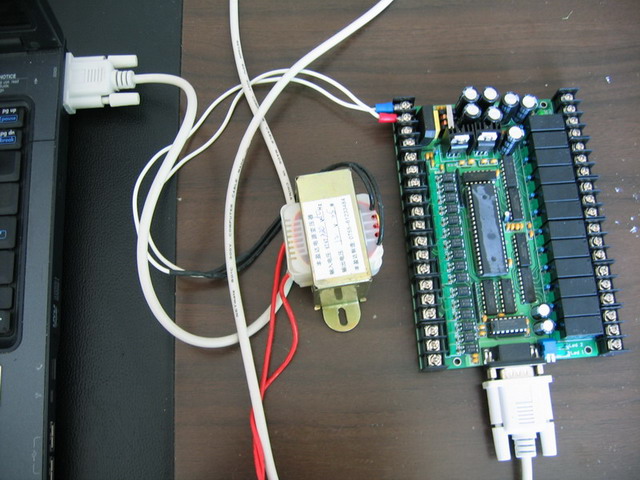

，JMDM-RS232串口控制继电器板
○ IS220PTURH1A 本板用于继电器（或晶体管）的开启和关闭。
上位机（PC机或主PLC）通过串口连接到本控制板后，向控制板发送一串ASCII代码指令既可控制某个（或全部）继电器打开或关闭，完全不必要考虑继电器的硬件电路上选择、驱动等问题。比如，串口输入O(2,1)则第2号继电器通电吸合；串口输入“O(12,0)”,则第12号继电器失电断开。
○ 本串口控制板也可以采集远程输入点的状态，比如，控制板通过串口发送出I(4,1)表示第四个输入点有信号输入，串口发送出I(11,0)表示第十一个输入点没有信号输入。
○ 串口控制板和控制主机之间距离可以通过485总线延长,最长组网可以达到一千米；
○ 单个串口控制板可以独立控制12路继电器(或晶体管)的开启和关闭,也可采集16个输入点的状态。通过地址编码，一个串口最多可以寻址、控制256块串口控制板，构成一个大系统；
○ 提供串口通信的通信协议以及VB通信源程序，赠送VB通过RS232串口操作控制板的演示程序或代为开发专用程序。
IS220PTURH1A 用途描述：
1:用于各种集散型控制系统；
2:用于各种远程测控系统；
3:可用于灯光控制，电厂控制，自动化车间的大中型控制项目;
4:可用作远程IO模块;
5:可用于计算机控制各种外围设1
必须采用RVSP屏蔽双绞线。所用屏蔽双绞线规格，与485通讯线的距离和挂接的设备数量有关，如下表所示。采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。 通讯距离 设备数量 通讯线规格 1-400m 1 - 32 台 0.5mm2 400-800m 1 - 16 台 0.5mm2 400-800m 17 - 32 台 0.75mm2 800-1200m 1 - 8 台 0.5mm2 800-1200m 9 - 21 台 0.75mm2 800-1200m 22 - 32台 1.0mm2 工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。这是因为：（1） 普通网线没有屏蔽层，不能防止共模干扰。（2）网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。（3）网络线为单股的铜线，相比多芯线而言容易断裂。
485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。
不能。在电控锁不动作的情况下，SKPS的纹波电压只有40-50mV； 一旦动作，即在电控锁在开门和关门时，纹波电压会上升到100mV-300mV，该纹波会通过地线进入控制器和读卡器，导致通讯芯片和CPU发热，导致通讯不稳，严重的还会烧毁芯片。而且电控锁在断电和上电的瞬间，电控锁里面的线圈，会充放电产生一个高达850mA的脉冲，如果电控锁的两端没有并联二极管的话，该纹波信号也会传入控制器和读卡器。推荐一个控制器和它下面挂接的所有读卡器共用一个SKPS电源；该控制器下面每个电控锁各使用一个单独的SKPS电源。
星形结构会产生反射信号，从而影响到485通信。总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。门禁系统中，有两个地方应用到485总线。一是计算机到下面挂接的控制器，二是控制器到下面挂接的485读卡器。
