0745648E-0745745Q CAN交换机将替代集线器

0745648E-0745745Q 对于一个创新型的企业来讲，产品转型不是新鲜事，而是一种常态。当CAN开始从中继器转向集线器时，波仕电子抓住了这个转型机遇。现在是由串口集线器转向交换机时，我们再次抓住了这个转型。 SWT4CAN 就是波仕推向市场的转型产品。交换机可以将一个已经连接的CAN网络与另外一个CAN网络进行“万向互联”。

0745648E-0745745Q   最初的CAN中继器是点对点的连接CAN网络，一旦这个节点出现故障，则整个CAN网络就会崩溃。集线器的出现，比如HUB4CAN，可以将一路CAN扩展出4路CAN，同时具有中继器的作用，他虽然解决了下位机侧（集线器的4路CAN侧）的冗余问题，但是由于上位机侧还是只有1路CAN（ 集线器的4路CAN侧），所以一旦上位机侧的CAN总线出现故障还是会导致整个CAN网络的崩溃。

0745648E-0745745Q  波仕的CAN光隔1拖4口HUB（型号HUB4CAN）用于组成CAN星形网。HUB4CAN还实现CAN的上、下位机之间的光电隔离。HUB4CAN有1个上位机CAN口和4个下位机CAN口。 HUB4CAN的下位机侧的4个CAN口可以分别接4路CAN总线。 当4路下位机CAN总线中有一个、二个甚至三个CAN短路或者烧坏时，HUB4CAN的上位机CAN仍然可以与剩余的正常的CAN总线通信。使用HUB4CAN组网后，保证某一路或多路CAN总线损坏后不影响其它总线的正常通信！

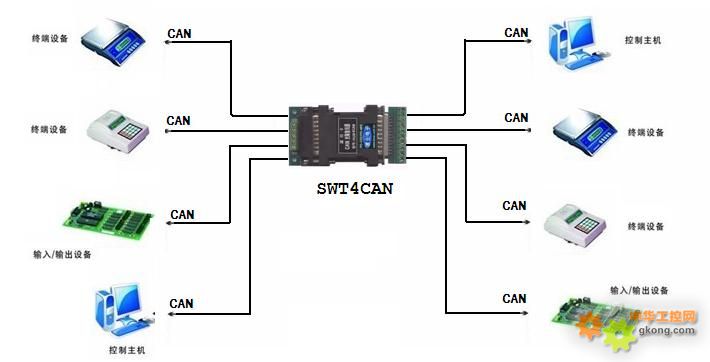

这款新推出的4×4口CAN光隔交换机SWT4CAN跟以前的1×4口CAN光隔集线器体积HUB4CAN一样大！我们要知道，CAN交换机SWT4CAN是可以代替CAN集线器HUB4CAN的，而CAN集线器HUB4CAN是可以代替CAN中继器YG-CAN的！SWT4CAN是将4路CAN转换为4路CAN的光隔交换机，是业界唯一的4×4路CAN交换机。

0745648E-0745745Q   SWT4CAN的每侧的4个CAN 口中有1个、2个甚至3个CAN短路或者烧坏时，剩余的正常的CAN可以继续通信。使用SWT4CAN组网后，保证某一个或多个节点损坏后不影响其它节点的正常通信 ！ SWT4CAN的各个下位机CAN 口（0、1、2、3 号）功能是完全一样的、可以互换。

不仅CAN网络正在经历由集线器向交换机的转型，RS-232也如此，RS-485也如此。我们以后将介绍RS-232交换机SWT2232G。

1、USB隔离器的现状

    首先从原理上实现USB隔离很困难，指相比传统的RS-232/485口、以太网口等的隔离而言。USB口的电气隔离技术改进的难点就在于缺少USB的方向信号，而USB的两个信号线D+和D—又是不分方向的而且速率高、幅值-信号的定义比较复杂。USB信号流的方向是靠D+、D—两个信号的幅值一起来判断的，而且并不是它们的差值。为了实现USB隔离方案就必须增加高速接口电路提取出方向信号进而将D+和D—信号分解成为双向的高速SPI信号再加光电隔离器或者磁电隔离器。现在USB隔离器没有普及还有成本原因：传统的鼠标、键盘等USB设备价格便宜，但是增加DC/DC隔离电源以及USB隔离器的成本可能已经大大超过了鼠标和键盘本身的成本。

0745648E-0745745Q   波仕电子一直在提供USB隔离的解决方案，近几年产品价格已经降到了原来的1/4。型号为BS-USB4的USB光电隔离HUB解决了这个问题，实现了USB全速12M以及USB低速1.5M的无源隔离。BS-USB4使用非常简单，与一根普通的USB HUB的使用是一样的，大小也是差不多的。BS-USB4产品的上位机侧（B型USB座）通过USB电缆（打印线）外插计算机的USB插座。BS-USB产品的下位机侧为4个A型插座，都可以外接比如U盘、USB/RS-232转换器、USB鼠标、键盘等。也就是说，当BS-USB4外插计算机的USB口时，BS-USB4就相当于是4个已经隔离的USB口。由于BS-USB4自带隔离DC/DC并且自耗一定功率，所以对外驱动能力略小于原计算机USB口的驱动能力。BS-USB4特别适合具有USB口的医疗仪器、高电压数据测控设备、人机接口设备等。因为BS-USB4的使用与普通的（非隔离的）USB HUB是一样的，所以是不需要驱动程序的。BS-USB4仅仅是一个透明的物理隔离，与计算机操作系统无关。自然，BS-USB4支持各种操作系统，Windows /Mac/Android等都可以。
