CI840A WAH-2Q01型外壁式液位仪应用技术

CI840A 我司WAH-2Q01型外壁式液位仪(网络名:外壁式超声波液位计,外壁式雷达液位计,外壁式液位计)，是采用将有源传感器外置于被测液体容器外壁的外部测量方式，是市场同类产品中，最早通过国家安全防爆认证和产品质量认证及计量器具制造许可证的产品。

A、概述
  CI840A  外壁式液位仪（外壁式雷达液位计)是利用回波检测方式和专利配套工艺，使有源传感器器件与被测量容的内部空间完全隔离。使传感器完全摆脱了容器内部环境的温度、压力和介质腐蚀性影响。使安装使用维护变得简单方便。
   B、特点（见安《产品说明书》）
   1、安全可靠
 CI840A  由于传感器与容器内部空间完全隔离，自成一独立的金属密封体，其壳体始终不接触被测液体内部环境，且与被测容器电气地线相通，从而彻底消除了传感器对被测环境可能导致的安全隐患。也可完全免除了雷电对系统造成的冲击。

   2、应用面广
   传感器不与被测液体内部环境相通，不受液体内部工作环境的影响，针对不同的测量环境只需采用相应的安装工艺，就可使测量不受高温、高压、高腐蚀及介质成份的限制。具有一机多用的特点。特别广泛适用于各种密封、高压、高温、高腐蚀、巨毒性液体存储容器。
    3、安装简单、灵活
 CI840A   传感器安装于容器外部，其体积小，结构简单，不与被测液体的（气相、液相）空间直接触。现场电子部件与传感器可分离安装，其间可在30米范围内任意选择有利于现场维护、操作的安装位置。显然给安装、操作及维护代来了极大的方便性。这是其它仪器无法比拟的。
   4、改善工作环境
   本仪器采用传感器外置的同时，又充分考虑了操作、维护工作的实际情况，传感器采用便于工作人员操作的下（置）装方式，从而避免了仪器电缆在容器顶部敷设及人员攀爬容器顶部高空做业的方式。这样既减少了作业的风险性及成本，又减轻了作业人员的劳动强度。
   C、型号
   CI840A 本仪器分一体型和分体型两种结构。

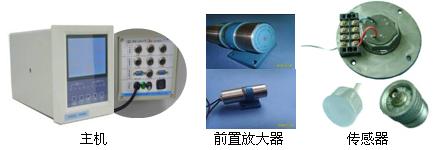

   a、分体型

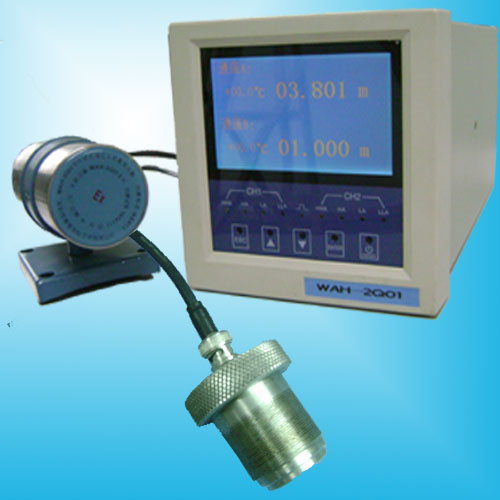

   型号为WAH-2Q01A，仪器由主机、前置放大器、传感器三部份组成.　

   主机置于操作控制室内，前置放大器、传感器放置于被测容器现场。

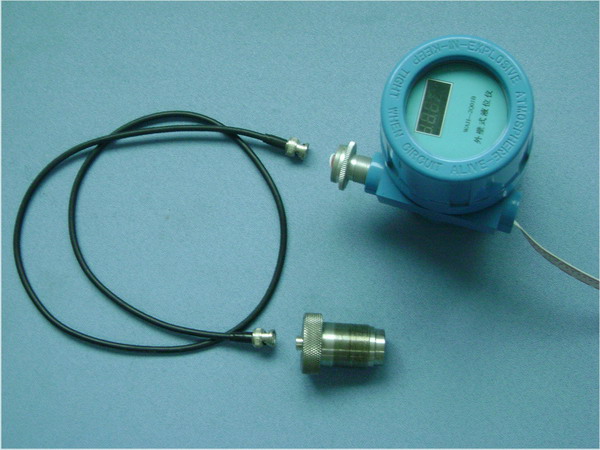

   b、一体型

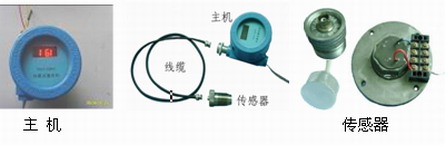

   型号为WAH-2Q01B，仪器由主机、传感器两部份组成。如下图示:

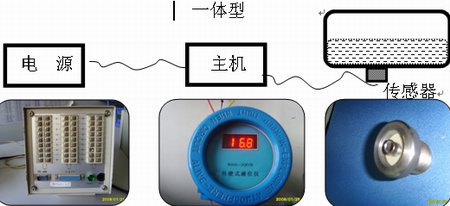

主机放与传感器放置于被测容器现场。主机与操作室有四线制和两线制两种方式连接，在操作室可选配显示仪表。

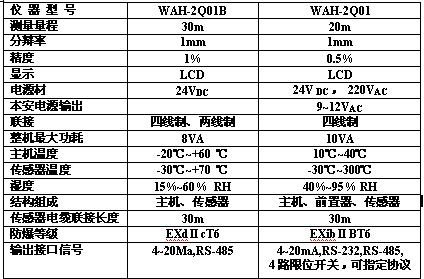

D、主要性能：

F、传感器规格
   1、按有效面大小可分为：60mm,40mm,25mm,10mm四种规格。
   2、按传感器结构分为：
     a、贴装式；
     b、法兰固紧式
     c、T型下装式（下插入式）；
     d、T型上装式（上插入式）。
******************注：可根据用户所测量工艺环境选择。*******************
