如今是全球新能源汽车持续创新变革的时代。在汽车白车身的设计制造领域，一方面，汽车制造商都在追求更轻、更安全的汽车车身，导致热成形钢和铝合金或铸件的板材厚度组合增加，以及新材料涂层的不断开发应用；另一方面，汽车制造商又面临着不断增加的成本压力以及技术人才的短缺。面对这些巨大的挑战，改进生产工艺技术和节约成本迫在眉睫。

直击用户痛点，博世力士乐PRC7000点焊伺服运动控制器顺势而生！

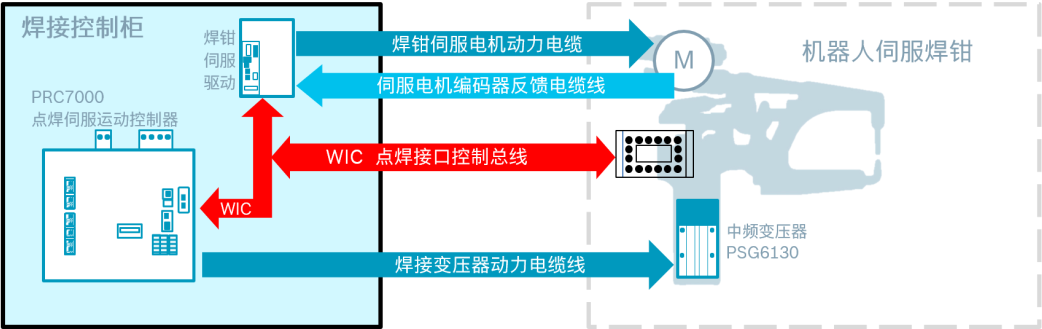

PRC7000控制伺服焊钳系统概览

PRC7000点焊伺服运动控制器

PRC7000控制器除了具备点焊的基本功能外，还集成了焊钳伺服电机的运动控制功能，直接驱动控制伺服点焊钳的打开和关闭焊接任务，以及电极帽的修磨控制，可100%实现点焊工艺的技术质量控制要求。

PRC7000点焊伺服运动控制器的工作系统原理

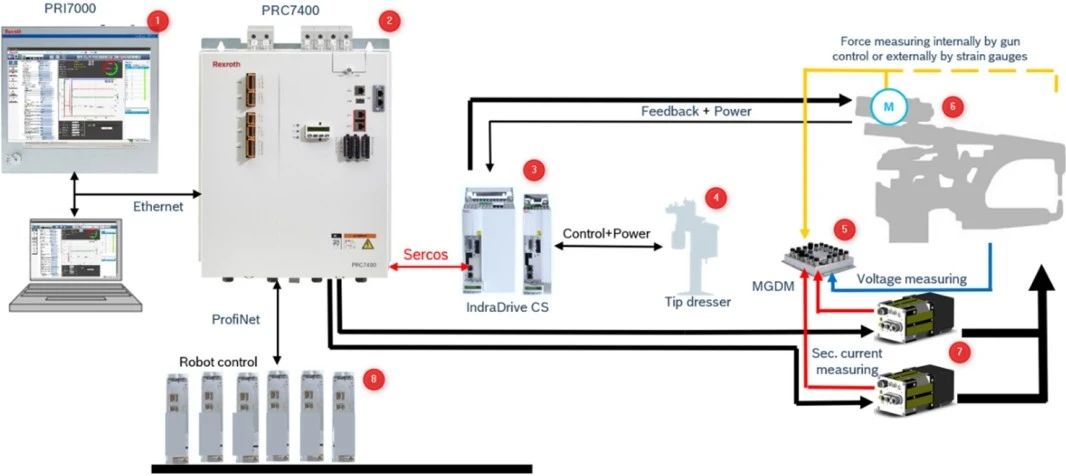

PFEA113-20-3BSE02814 系统主要组成：1）PRI7000操作软件；2）PRC7000焊接控制器；3）HCS01伺服驱动器；4）修磨器；5）MGDM模块；6）电伺服焊钳-集成压力测量；7）中频变压器；8）点焊机器人。

PRC7000点焊伺服运动控制器的卓越性能

优势一：

全面工艺参数的管理控制，

专业人做专业事

PFEA113-20-3BSE02814 PRC7000点焊伺服运动控制器将所有的焊接工艺参数融为一体，完全由焊接控制器来控制，这样，焊接工程师可以完全掌控所有的焊接工艺参数，快速精准地最优化各个焊接参数，提高工作效率和成效，并最终得到更为完美的点焊质量。

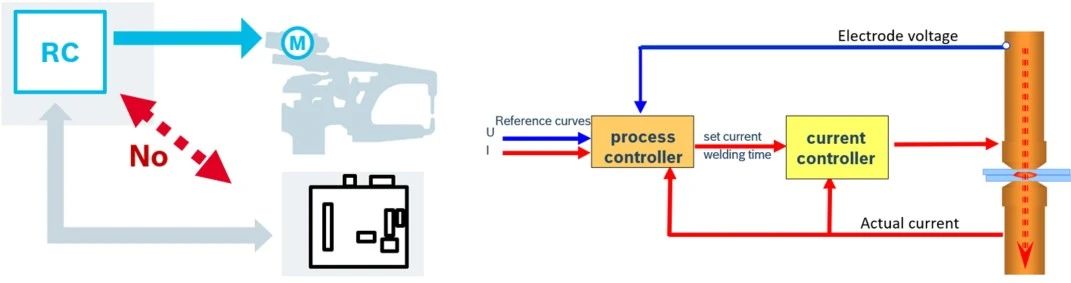

下图为目前传统的由机器人控制伺服焊钳的系统图，焊接控制器只能对焊接电流、电压、时间的参数进行控制。

传统的Robot控制伺服焊钳

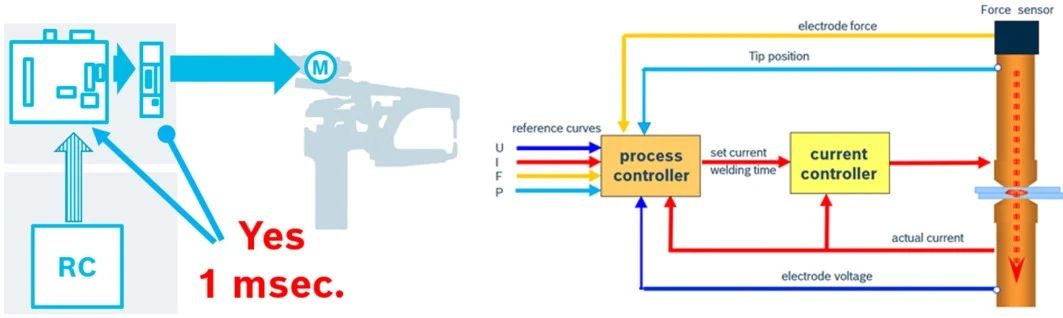

下图则是PRC7000控制伺服焊钳的系统图，焊接控制器可以对焊接电流、电压、时间、压力，位移、扭矩、板材厚度进行全面的参数控制。

PRC7000控制伺服焊钳

优势二：

焊接过程的恒压力及变压力控制，

解决任何复杂板材搭接的焊接难题

PFEA113-20-3BSE02814 传统电阻焊设备都是通过主线将自身设定的压力值发送给机器人并最终由机器人来控制焊接压力，甚至干脆将压力的设置和控制都下放给机器人，并且这种控制往往是恒扭矩模式。PRC7000电伺服控制系统不仅可以实现对点焊压力的直接控制，而且可以实现焊接过程的变压力控制。

下图呈现了某点焊过程的恒压力焊接过程，可以看出伺服电机的扭矩是变化的，传统的Robot控制伺服焊钳的压力控制，实际上是恒扭矩控制，点焊过程时，实际焊接压力是变化的，PRC7000控制伺服焊钳时，能实现真实的恒压力控制，从而精确控制焊点质量。

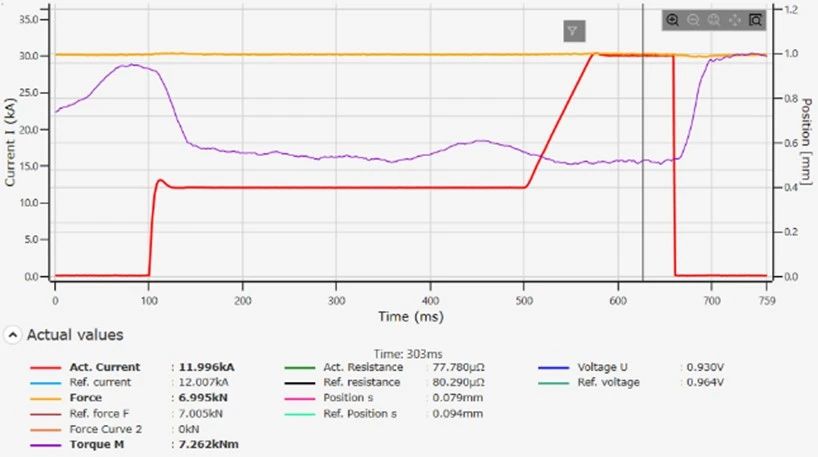

恒压力变扭矩的点焊过程

PRC7000控制伺服焊钳时，还可以实现变压力和变电流的各种复杂焊接工艺的要求，比如对于2层超高强钢热成型钢板 + 一层0.8mm薄的镀锌钢板，通过这种变压力和变电流组合参数设置，可以轻松稳定地得到完美的焊点质量。

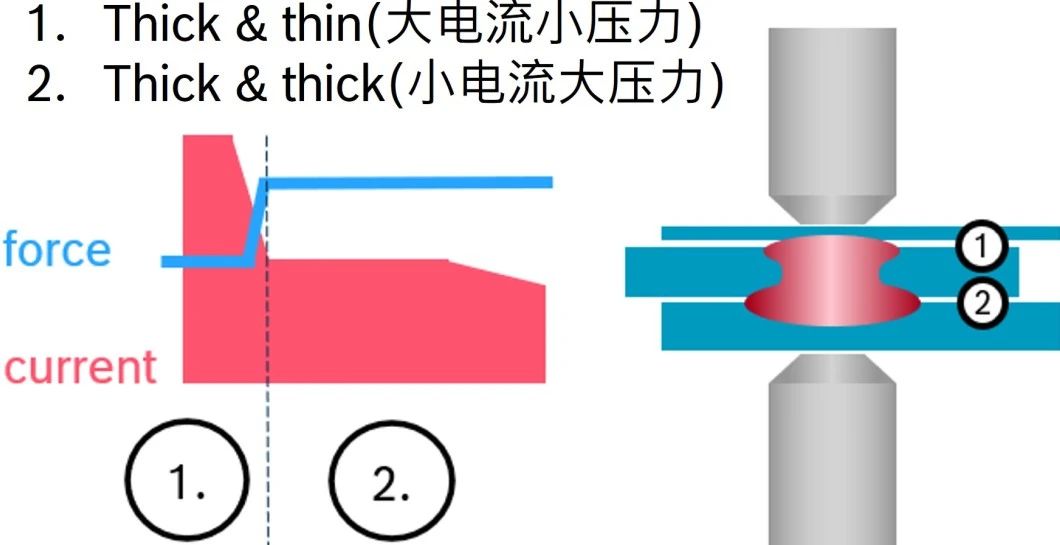

变压力变电流的焊接工艺适配复杂板材搭接的焊接工况

优势三：

全新一代的位移自适应质量控制，

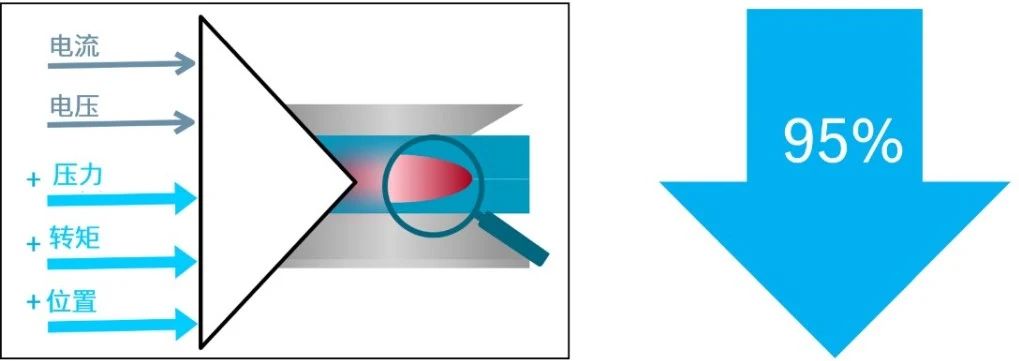

减少了95% 以上的人工检测量

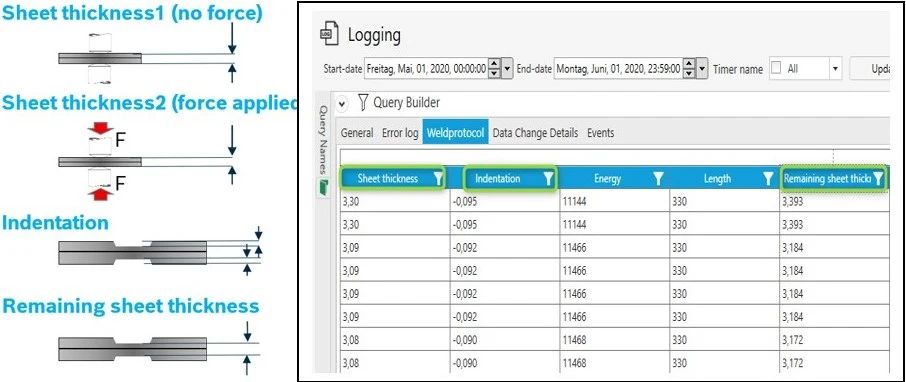

随着白车身的各种复杂材料的应用，越来越多的点焊板材（例如热成型超高强钢板、铸铝、铝合金板材等），没有明显的动态电阻的特征曲线，这样基于动态电阻曲线的自适应技术，很难适合此类板材的点焊质量控制，而基于焊点的位移变化量的全新一代的自适应算法控制，可以通过PRC7000实时测量电极的位移变化量，更加精确地来控制点焊的质量。

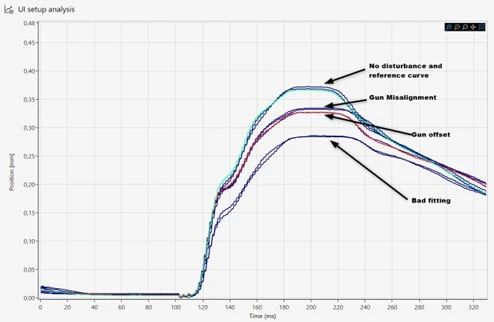

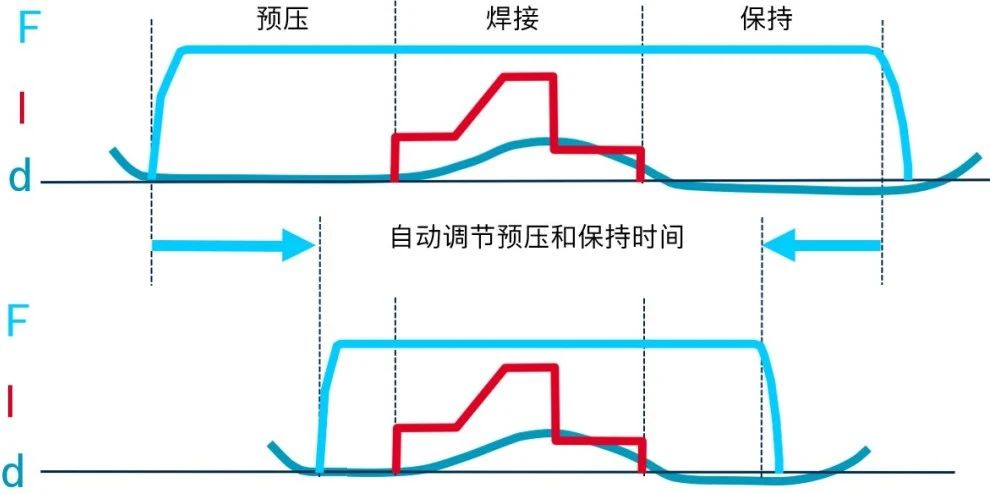

某个焊点焊接过程，焊点位移自适应调节对焊点质量的控制过程

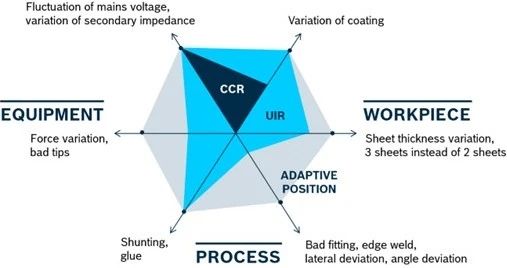

如下图所示，CCR为恒流焊接过程对质量的控制能力；UIR为电阻样本曲线的自适应焊接过程对焊点质量的控制能力；灰色的区域则是基于位移自适应的焊接过程，可以明显看出，其对点焊质量的控制调节能力范围几乎达到100%。

PRC7000的位移自适应功能对焊点质量的完美调节能力

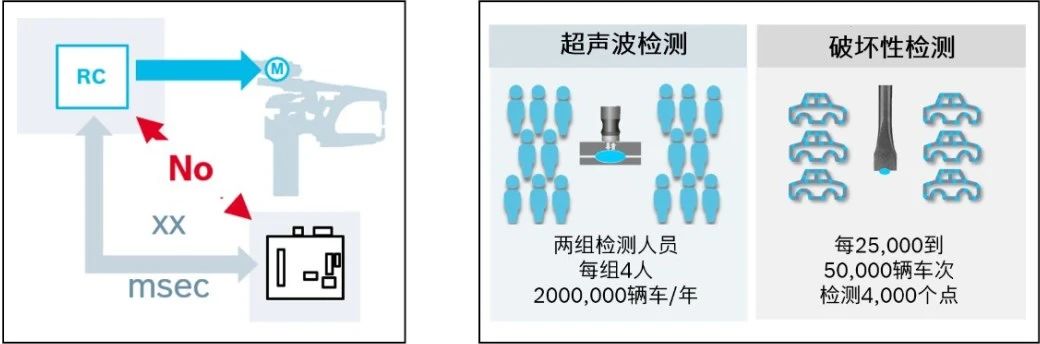

由于其可以实现100%的焊点质量的调节控制，故可以大大降低正常生产时人工检测焊点质量的工作量。据德国一家年产20万辆汽车的整车厂的数据，由于其全部使用了PRC7000的位移自适应的焊点质量控制柜，实现了100%的焊点质量监控，减少了95%以上的超声波和破坏性检测的工作量，每年可节约费用100万欧元左右。
