ICS-TRIPLEX-T8461C 维控PLC在餐盒设备上的应用

维控PLC在餐盒设备上的应用

一、简介

   餐盒设备：ICS-TRIPLEX-T8461C通过模具的不一样通过上下模具啮合后利用真空的吸附于成型，切割成想要的形状，用来做一次性饭盒，苹果包装盒等等。

二、工作原理

餐盒设备：ICS-TRIPLEX-T8461C选用了维控700LK的触摸屏与LX3V-32MT晶体管输出的PLC。原理：通过对原材料的加热然后利用上下模具的啮合，在通过真空本的抽空，根据模型的不一样行程想要的形状然后再通过成型的风冷醉成达到想要的形状最后再用切刀把成品切下。

三、程序介绍

 1、操作画面：分为操作设定画面，手动控制画面。

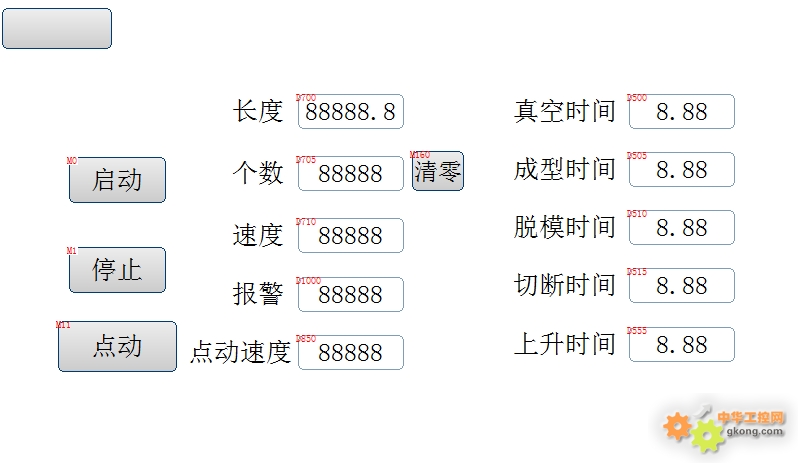

    操作设定画面：通ICS-TRIPLEX-T8461C过对长度与一些时间的设定达到自动启动的要求。

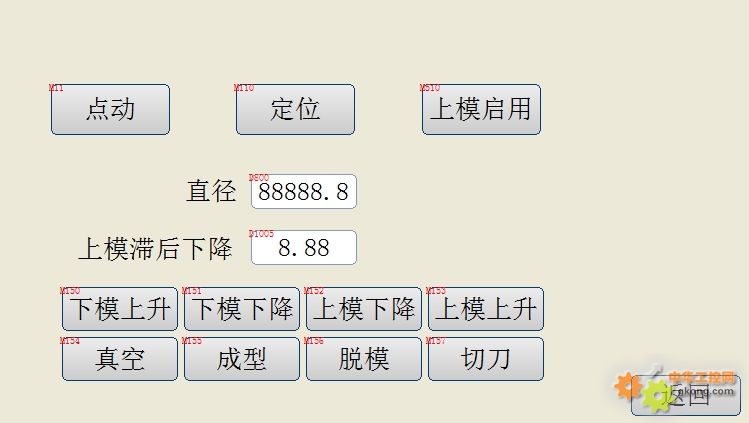

     2. 手动画面：

        手动画面：在初次调试时通过点动确认输出点的对应关系，同时也提供了设定传动轮的直径确认要走的距离。

1. PLC程序

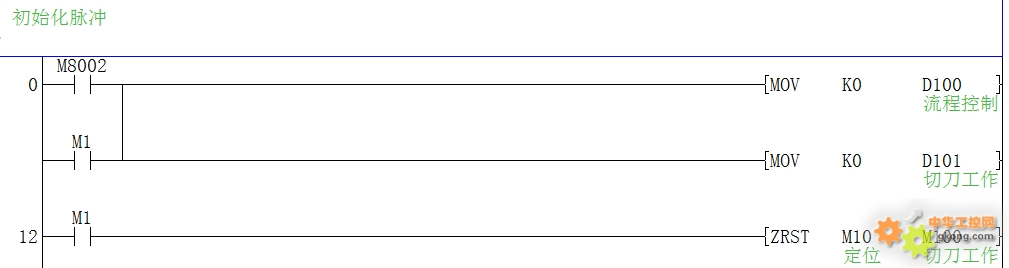

<1>初始化与停止：通过PLC的初始化脉冲信号M8002来对PLC的一些条件进行初始化控制与停止。

3.设备运行流程：分为手动与自动和切刀启动流程。

      手动部分：主要是用在初步调试时使用，可以是设备各个部件单独运行。

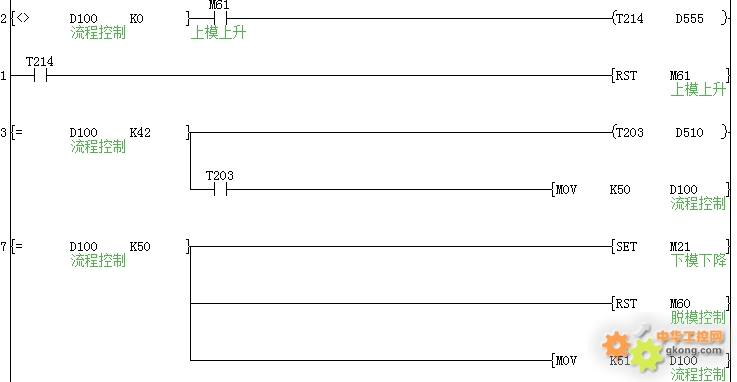

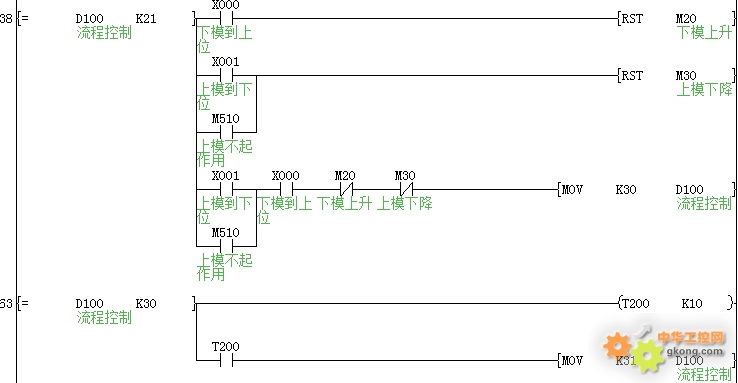

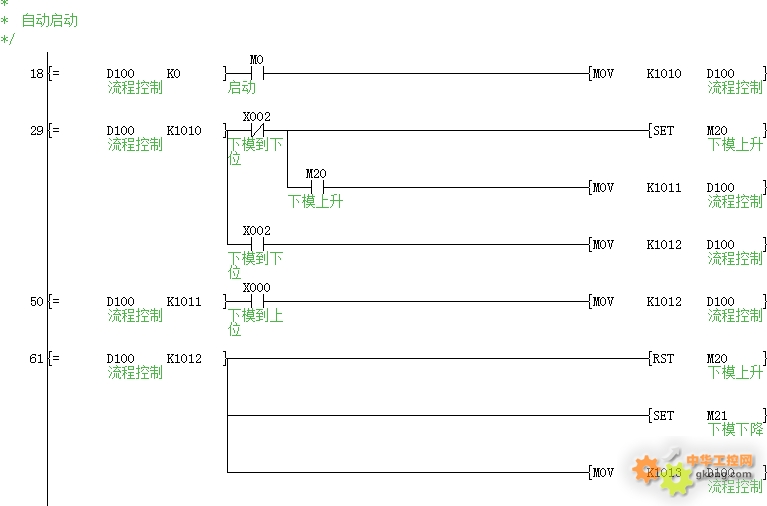

      自动部分：在通过真空泵的抽空，根据模型的不一样行程想要的形状然后再通过成型的风冷淬成

                达到想要的形状最后再用切刀把成品切下

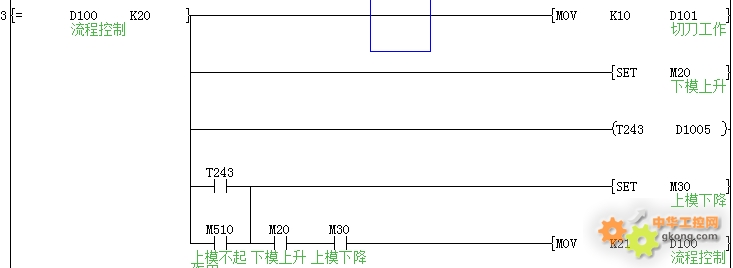

      切刀部分：启动切刀后通过通过实践控制停止

1. ICS-TRIPLEX-T8461C工程设计要点：

      一. 为了节省时间与人工操作时出现误动作造成不必要的损失。

       二. 为了减少控制线路的走线，有助于以后的维护。
