IC695CPU310 厦门才茂3G/4G无线视频监控终端技术参数

一、IC695CPU310 产品简介

IC695CPU310厦门才茂3G/4G无线视频监控终端，是厦门才茂通信科技有限公司自主研发的一款一体化智能无线视频监控终端。它融合了多项高新技术，如3G/4G无线通信技术、视频采集、视频叠加、语音及对讲、报警、GPS定位、抓拍、云台控制、硬盘存储、SD卡存储及远程视频回放等技术。

设备采用工业级高性能的嵌入式ARM9处理器，该处理器具有超大的内存，能够高速缓存数据和指令，具有高速数据访问能力和指令处理能力，成功解决了“假在线”、“假死机”、“当机”等疑难问题。同时使用Linux操作系统，实时性强，系统稳定。

IC695CPU310本产品整机严格按照工业级要求设计，外观采用全封闭式、全铝结构设计理念，拥有先进的硬盘防震、防尘、散热专利技术。系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。同时设备通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用。产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、测试和多年的实际应用，产品性能稳定可靠。

IC695CPU310为了用户拥有良好的远程操作，本公司自主开发了运行平台。该运行平台系统稳定、功能丰富，可以满足用户的不同需求。用户通过登入才茂监控平台，可以实时在线查看远程视频监控。支持录像回放、抓拍图片、GPS定位、语言对讲以及云台控制等功能。

支持智能传感器接入，包括：入侵探测、接近、遮挡、环境温度湿度、烟雾、气体检测等现场监控告警处理。

本产品特别适用于交通红绿灯控制和拍照传输、公交车监控、高速公路监测、环境检测、车载移动、消防通道、综合报警点等视频监控领域。

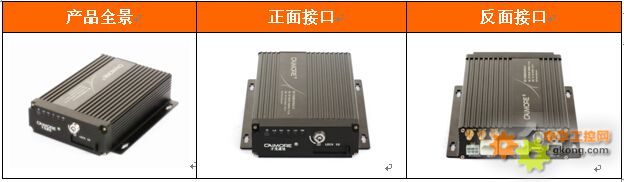

二、产品接口图

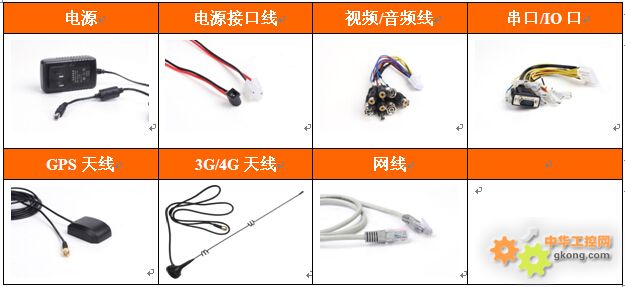

三、产品配件图片

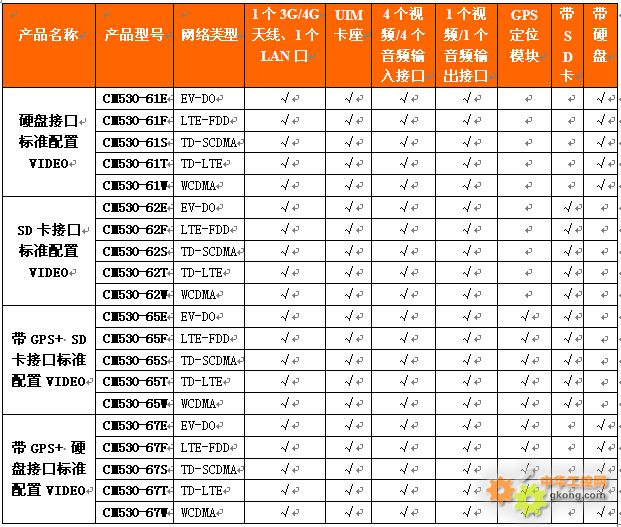

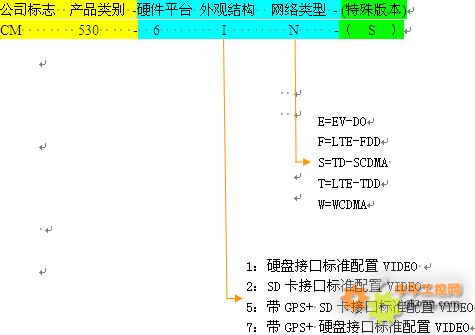

四、产品型号命名规则

厦门才茂3G/4G无线视频监控终端，是厦门才茂通信科技有限公司自主研发的一款一体化智能无线视频监控终端。它融合了多项高新技术，如3G/4G无线通信技术、视频采集、视频叠加、语音及对讲、报警、GPS定位、抓拍、云台控制、硬盘存储、SD卡存储及远程视频回放等技术。

设备采用工业级高性能的嵌入式ARM9处理器，该处理器具有超大的内存，能够高速缓存数据和指令，具有高速数据访问能力和指令处理能力，成功解决了“假在线”、“假死机”、“当机”等疑难问题。同时使用Linux操作系统，实时性强，系统稳定。

本产品整机严格按照工业级要求设计，外观采用全封闭式、全铝结构设计理念，拥有先进的硬盘防震、防尘、散热专利技术。系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。同时设备通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用。产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、测试和多年的实际应用，产品性能稳定可靠。

为了用户拥有良好的远程操作，本公司自主开发了运行平台。该运行平台系统稳定、功能丰富，可以满足用户的不同需求。用户通过登入才茂监控平台，可以实时在线查看远程视频监控。支持录像回放、抓拍图片、GPS定位、语言对讲以及云台控制等功能。

支持智能传感器接入，包括：入侵探测、接近、遮挡、环境温度湿度、烟雾、气体检测等现场监控告警处理。

本产品特别适用于交通红绿灯控制和拍照传输、公交车监控、高速公路监测、环境检测、车载移动、消防通道、综合报警点等视频监控领域。

五、 视频监控采购信息列表

六、 产品特性

工业级设计

1. 工业级CPU：工业级ARM9高性能嵌入式处理，400MPS；带 16KB Dcache，高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度。
2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。
3. 实时操作系统：采用LINUX2.6操作系统，带内存管理单元，实时性强，功能升级快，系统稳定。
4. 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。
5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
6. 工业级电源：宽压电源设计，电源适应范围为DC6V~DC36V，内置电源反向保护和过压过流保护。
7. 电磁防护：以太网接口内置1.5KV电磁隔离防护。
8. 抗干扰设计：采用金属外壳，屏蔽电磁干扰，系统保护等级IP41；天线带防雷设计； 系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。

稳定可靠

1. 在线维持技术：防掉线，在线检测，在线维持，掉线自动重拨，异常自动复位，确保设备永远在线。

2. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。

3. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。

4. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。

5. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

6. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

7. 高速处理CPU：采用高速ARM9的工业级CPU，可以更加高速地处理各种协议数据转换；解决了“假在线”、“假死机”、“当机”等疑难问题。

8. 超大内存：FLASH，32MB，SDRAM，256MB，有超大的内存来缓存客户发送数据，同时接收超大数据包，数据不丢失。

9. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致设备当机的严重现象。

10. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。

11. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；

功能强大

1. 支持1-4路实时视频与录像，具备D1（704*576）与CIF（352*288）两种分辨率，可根据需要配置帧率、码率、I帧间隔等；
2. 支持3G、4G无线通信和以太网通信；
3. 支持语音传输，语音对讲；
4. 支持GPS定位；
5. 录像存储在硬盘，SD卡，硬盘最大支持2T,SD卡最大支持32G，并支持录像文件自动覆盖；
6. 可查看SD卡存储状况，并格式化存储卡；
7. 支持通过流媒体和本地监控台浏览视频与录像；
8. 支持常规录像，移动侦测录像，计划录像，手动录像，报警录像，同时支持录像轨迹；
9. 支持录像断电保护；
10. 支持移动侦测报警，遮挡报警，IO报警等；
11. 支持手动抓拍，定时抓拍；
12. 视频与录像OSD叠加，可叠加通道名称，时间等信息；
13. 支持1路的CVBS输出；
14. 可调整视频的效果：包括亮度、色度、对比度、饱和度等；
15. 支持云台控制，控制云台上、下、左、右移动；
16. 支持恢复出厂设置；
17. 可查看摄像头状态；
18. 支持远程配置、远程升级；
19. 支持本地配置、本地升级；

简单易用

1. 产品出厂配置默认参数，客户只需修改个别参数甚至不需要做任何参数修改，就可 以实现快速使用设备。
2. 产品说明书提供配置说明，可以快速使用设备。

七、 技术参数

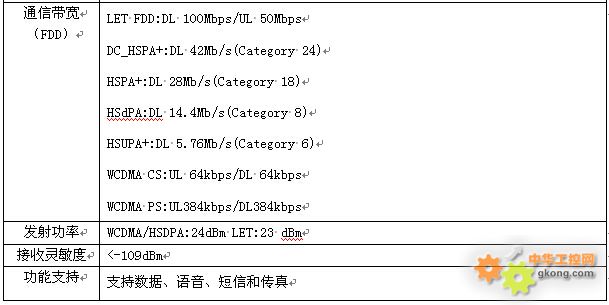

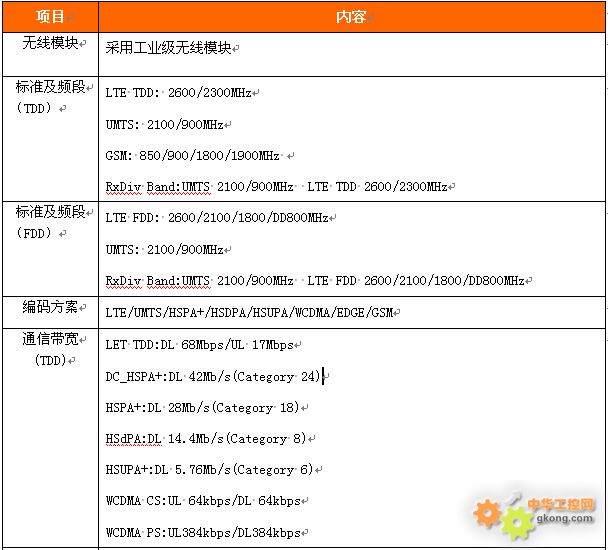

LTE 4G无线技术参数：

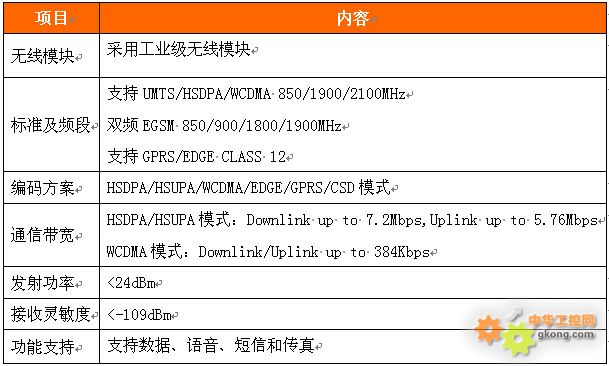

WCDMA无线参数：

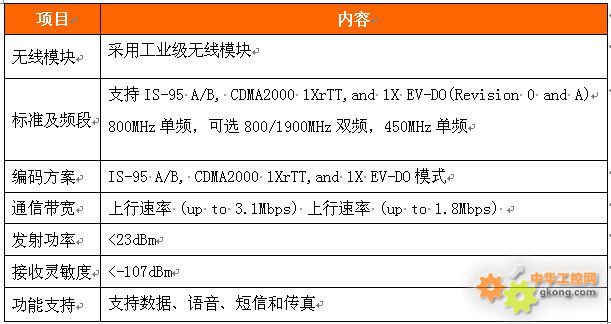

EVDO无线参数：

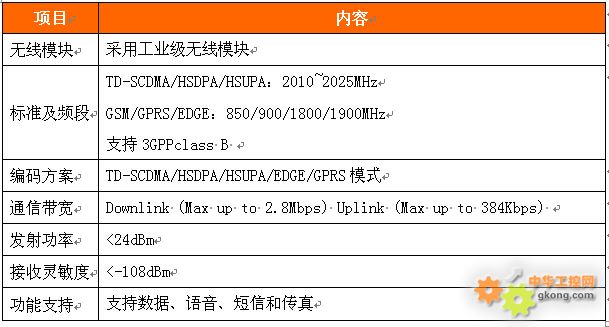

TD-SCDMA无线参数：

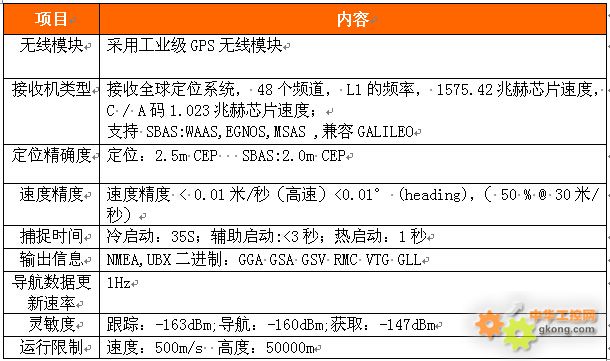

GPS参数：

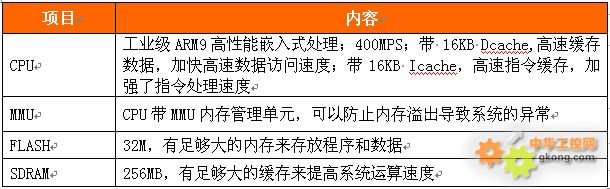

硬件系统：

操作系统：

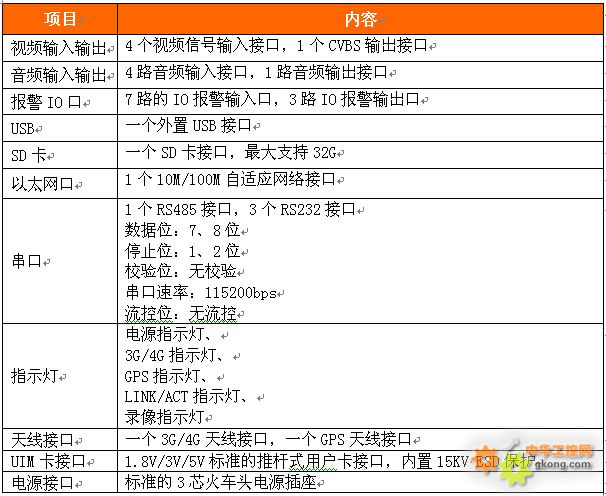

接口类型：

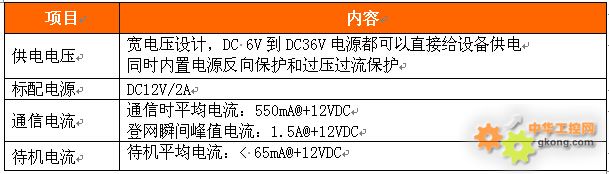

供电情况：

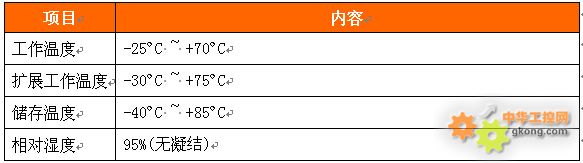

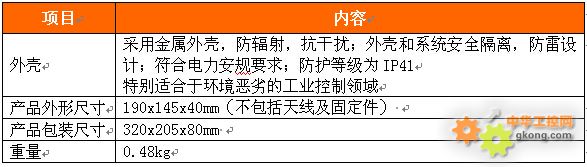

物理特性：

其他参数：

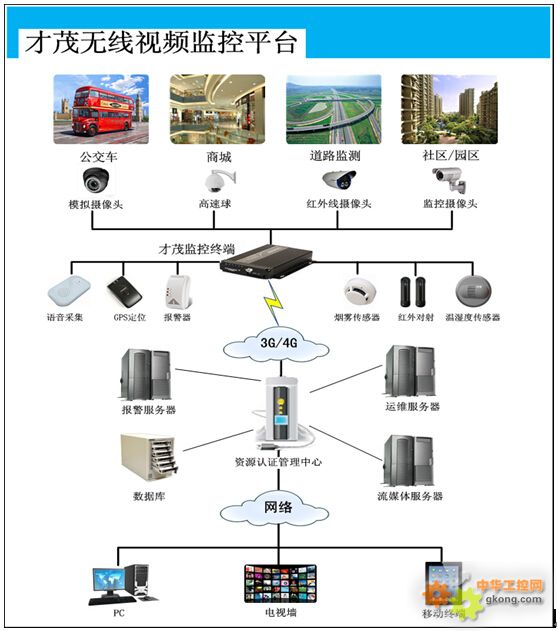

八、 产品应用链接图

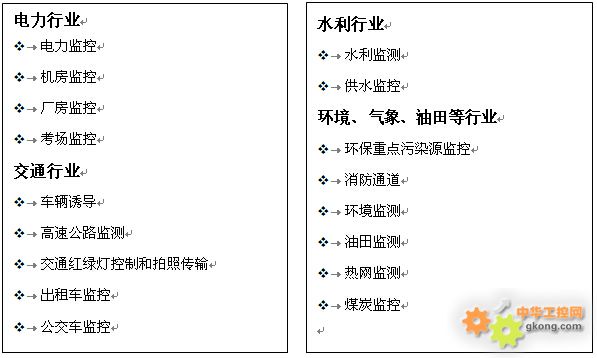

九、 典型应用

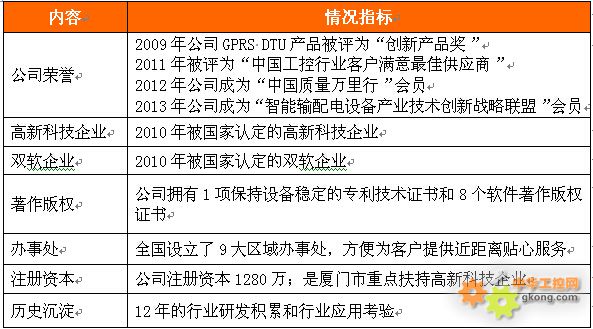

十、 公司资质
