500kV无人值班变电站视频监控系统 湖南

SGDA-08AS 根据不同的电压等级，变电站视频监控系统的建设侧重点也会有所不同。针对500kV、220kV变电站，设计之初为有人值守，则考虑功能主要是提供视频分析、状态监测及告警等提示性信号。对于110kV及以下变电站，主要是实现状态远程监测、设备间互联协作、远程控制管理等功能，实现智能管理、远程管理、远程维护，保证无人值守变电站的可靠性与安全性。

目前，SGDA-08AS 500kV变电站正逐步实现无人值守，通过辅助设备全面监控系统建设，实现500kV变电站远程集中智能管理。

相比于以前的辅助控制系统，新系统监测对象更为全面，子系统之间具有联动机制，使得辅助系统完成了从监测+预警到监测+预警+控制的转变，提升了变电站智能化运维水平。

SGDA-08AS  500kV无人值班变电站视频监控系统

SGDA-08AS 无人值班变电站视频监控系统采用计算机技术、通信技术、图像识别技术等实现对变电站辅助设备运行状况的实时监测，其主要包括消防系统、安防系统、环境监测系统、设备在线监测系统、照明控制系统、智能巡检系统等，承担着变电站内外火灾预警与控制、防外破、防空飘物监视、温湿度监测、环境污染监测、设备运行状态监测、设备运行环境监测等重要任务，是实现变电站智能化运维和远程集中运维的关键。

SGDA-08AS 无人值班变电站视频监控系统结构及特点

500kV无人值班变电站视频监控系统依托通信技术、控制技术，智能整合了消防、安防、环境监控、设备在线监测以及智能巡检五大变电站辅助系统，通过变电站、运维站、省级检修企业三级接入，实现500kV变电站远程监测与控制;并且通过辅助设施立体监控途径，实现了辅助设备运行状态实时感知、告警信号精确判定、应急处置高效响应，提升了辅助系统互联程度及人机互动效率。

无人值班变电站视频监控系统功能介绍

1 在线监视

系统可以实现在线监测、安全防范、消防、环境监测、SF6监测、照明监视等子系统的运行监视，并且可以实时查看辅助设备状态和运行信息，保证实时掌握设备运行状态。

2 故障预警

通过监测上传数据，利用智能分析系统，可及时分析辅助系统的运行现状和站内环境状况，从而有效实现提前预警。

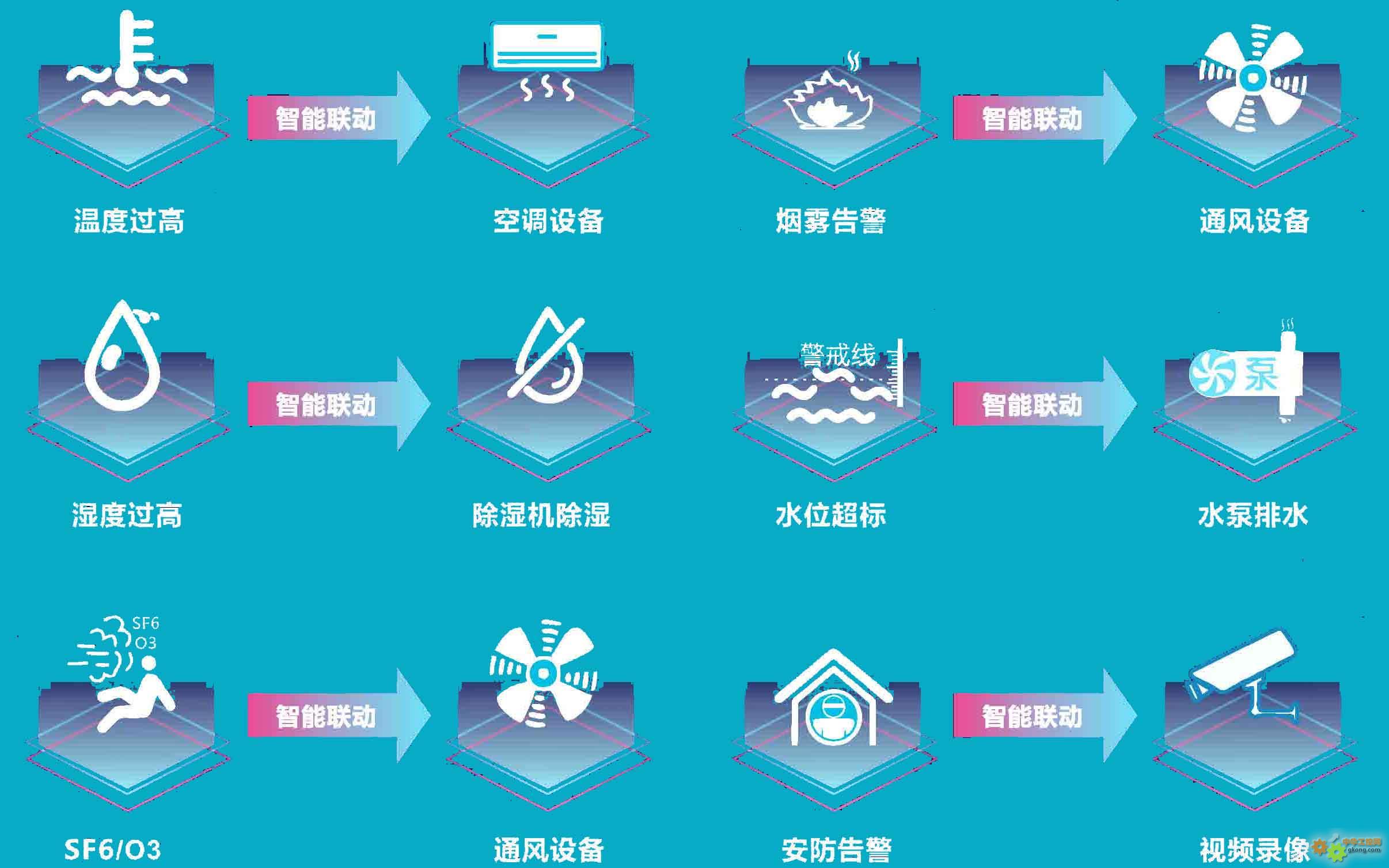

3 智能联动

辅助控制系统根据在线监视情况以及故障预警信息，实现设备间的智能联动，能更加高效、及时地解决问题。

该系统具备以下联动功能：

（1）安全防范系统入侵报警联动。

报警信息发出后，及时打开报警防区的灯光照明并发送报警联动信号。

（2）消防系统火灾报警联动。

火灾报警相关区域门禁紧急开门，联动开启/关闭现场风机以及灯光照明，启动现场声光报警器，并发送报警联动信号。

（3）SF6监测浓度越限联动。

发生SF6浓度越限告警，排风机可以联动启动并发送告警联动信号。

(4) 环境温湿度、电缆沟水位联动空调、风机、水泵。

4 高清视频支持

目前变电站是监控视频分辨率主要还是CIF（352×288）～4CIF（704×576），像素不超过40万，只能监视场景大体情况，难以捕捉画面细节，如果要查看细节，只能通过镜头变倍来实现。但此时只能关注某一小块区域，无法做到大场景细节监控。高清监控给视频监控行业带来了一次革命，使得视频监控整体水平上了一个新的高度。高清摄像机可以提供720p（1280×720，130万像素）、1080p（1920×1080，200万像素）及以上分辨率的视频画面。

高清监控优势

• 清晰度高，可以提供更多的关键细节

• 用更少的监控点数量实现监控需求

• 大大提高视频智能分析准确度

• 系统易于扩展和升级

5 设备在线监测

实现对配电站房内电力设备包含：配电变压器运行噪声、连接桩头温度、中压开关柜内电缆连接桩头温度、中压开关柜局放、中压开关柜柜内凝露状态等信息的采集和展示，并根据设置的阈值产生告警信息。

500kV无人值班变电站视频监控系统的特点

1、组网灵活：可满足多级远程监控管理的需求，可灵活构建省级、市级、县级的监控中心。

2、多点集控：可对单个区域、多个区域的变电站、配电室、开关站等进行集中管控，实现设备统一、信息集中的管理模式。

3、功能齐全：采集、控制、报警等多样化功能，解决人员不足、站点数量多、区域分散等问题。

4、协议标准：支持IEC61850、光芒104、RS485、RS232等通讯规约，满足电力行业对协议规约的标准需求。

5、支持定制：系统的监控功能、LOGO、接口数量等，可按照客户的需求而进行定制、更变。
