MCGS组态屏通过E90-DTU数传电台实现PLC远程控制

一．IS200VPROH1BCD 案例简介

通过使用成都亿佰特电子科技有限公司开发的E90-DTU(230SL30-ETH)_V2.0结合E90-DTU(230SL30)实现串口屏远程控制PLC。

二．IS200VPROH1BCD 硬件准备

昆仑通态（MCGS）-TPC7062(TX)串口控制屏；

施耐德TM221系列PLC；

交流电源线若干；

R485接口通讯电缆若干；

DC 12V2A以上电源模块*2；

E90-DTU(230SL30-ETH)_V2.0；

E90-DTU(230SL30)；

TX-230吸盘天线*2；

三．IS200VPROH1BCD 软件准备

MCGS嵌入版组态软件，通过昆仑通态官网自行下载；

EcoStruxure Machine Expert – Basic，可在施耐德官网自行下载注册；

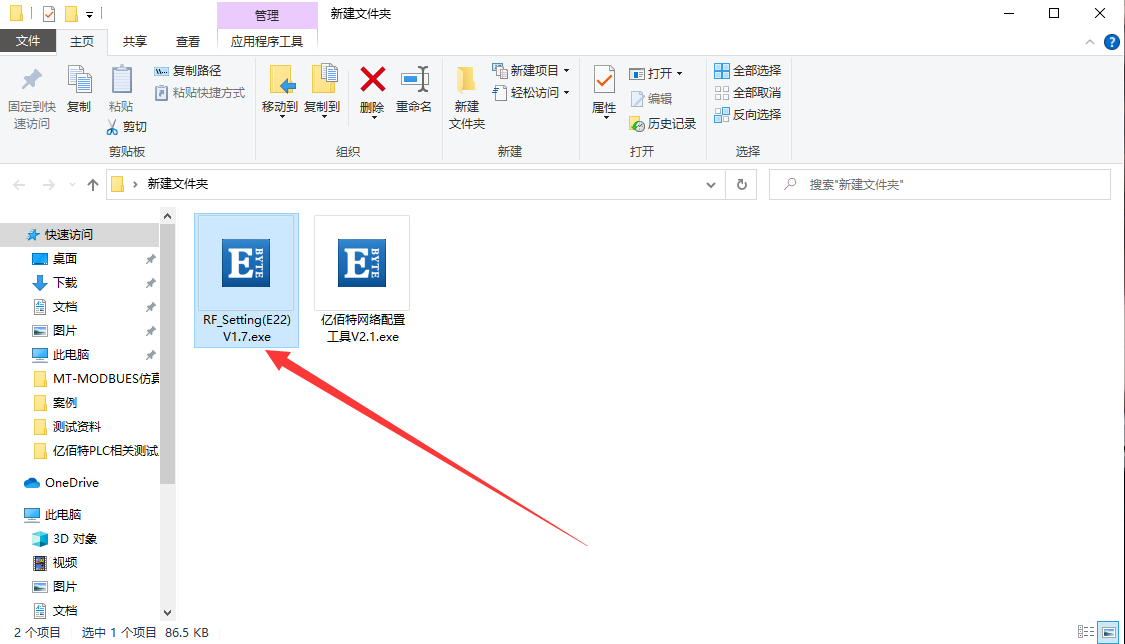

RF_Setting(E22) V1.7上位机，可在亿佰特E90-DTU(230SL30)产品介绍的“相关下载”获取；

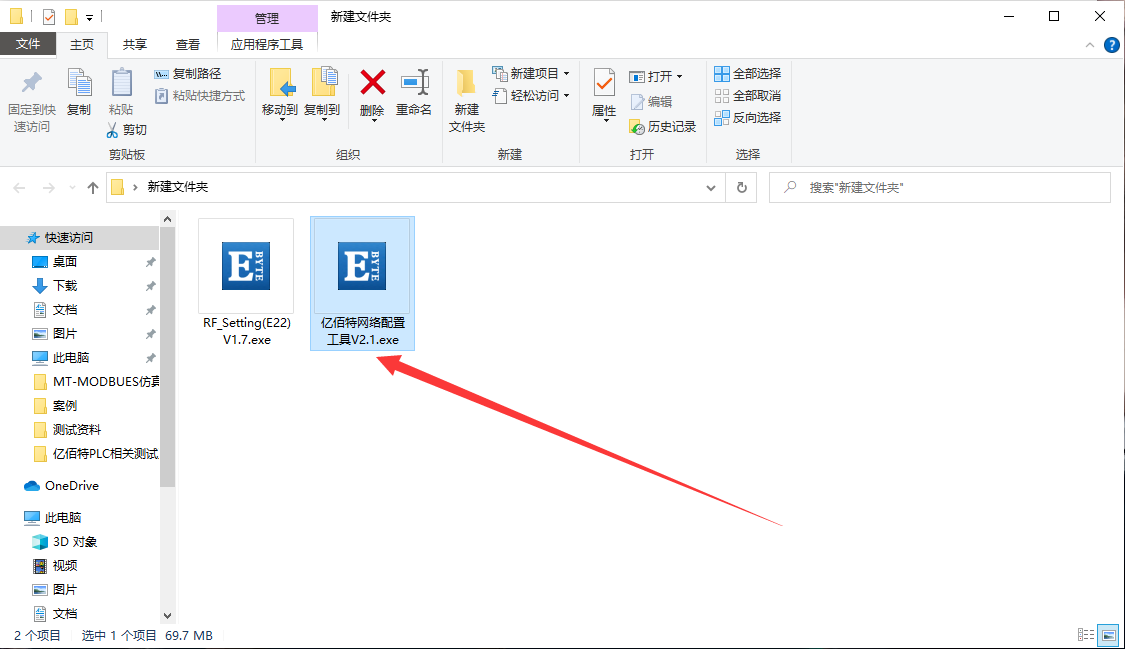

亿佰特网络配置工具，可在亿佰特E90-DTU(230SL30-ETH)_V2.0产品介绍的“相关下载”获取；

四．IS200VPROH1BCD 进行参数配置与查询（配置与查询详细教程可点击查看）

五．IS200VPROH1BCD 配置数传电台

1.配置E90-DTU(230SL30-ETH)_V2.0

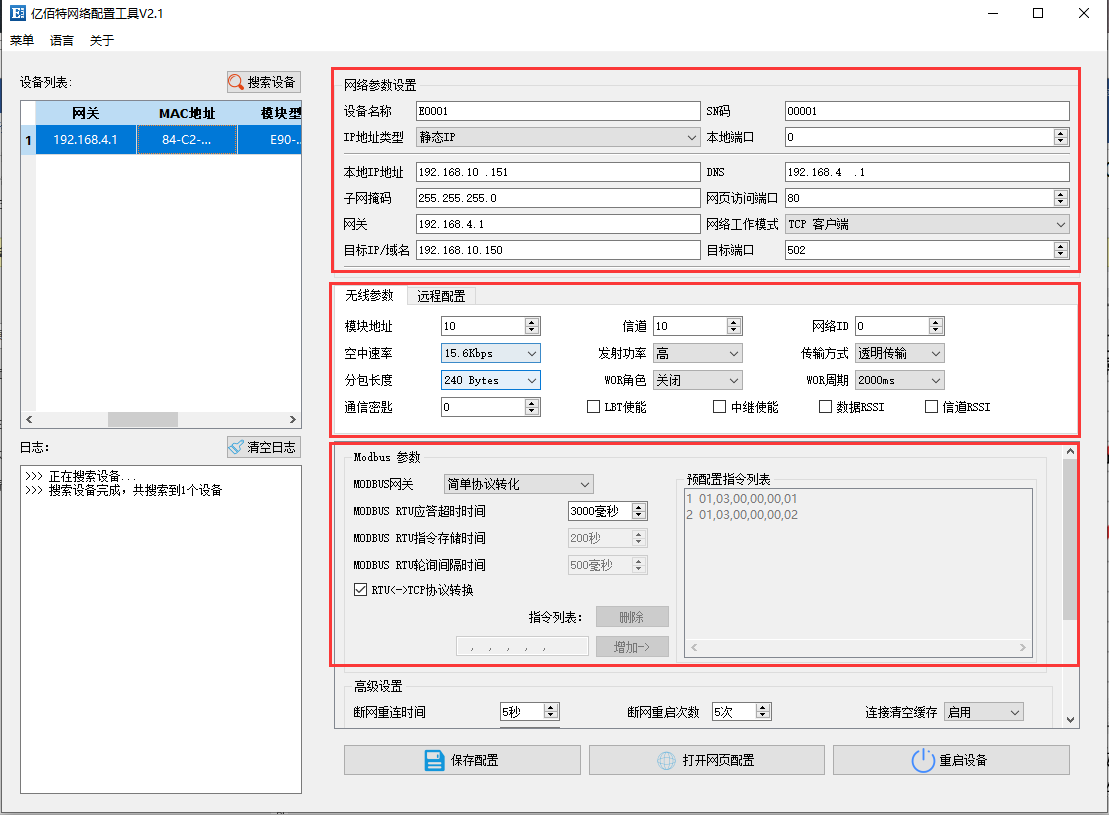

使用上位机配置E90-DTU(230SL30-ETH)_V2.0的网路参数、无线参数、Modbus网关功能等参数，如下图所示：

配置本机的IP参数，与PLC保持同一网段且IP不同，配置无线参数，根据距离配置空速，距离较远应当降低空速，记住当前配置模块地址（10）与信道（10），此处需要使用到协议转换的功能，因此需要打开“简单协议转换“。

2.配置E90-DTU(230SL30)

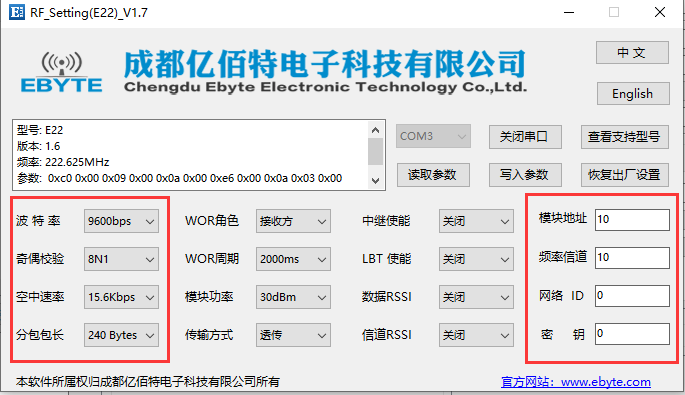

使用上位机配置E90-DTU(230SL30) lora无线数传电台的波特率、无线等参数，如下图所示：

六．演示串口屏获取PLC寄存器数据

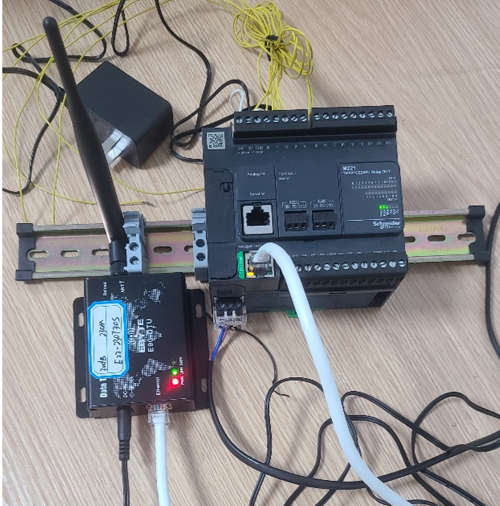

配置完成后将E90-DTU(230SL30-ETH)_V2.0以太网网关接入PLC，如下图所示：

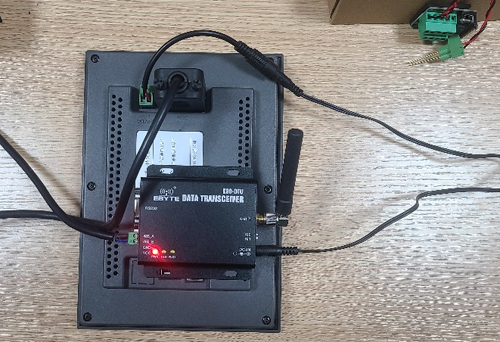

配置完成后将E90-DTU(230SL30)接入串口屏，如下图所示：

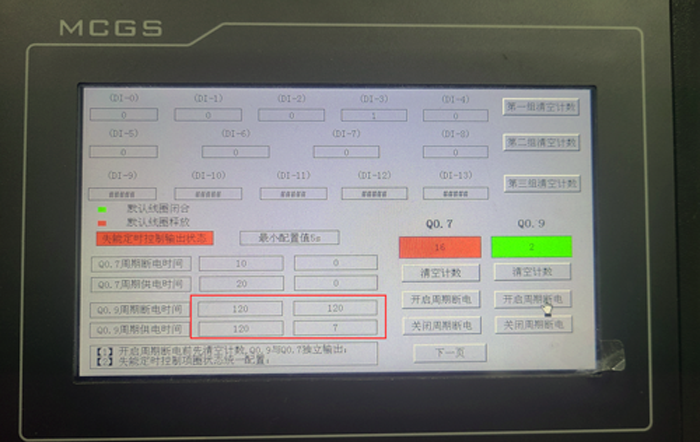

通过串口屏读取PLC数据

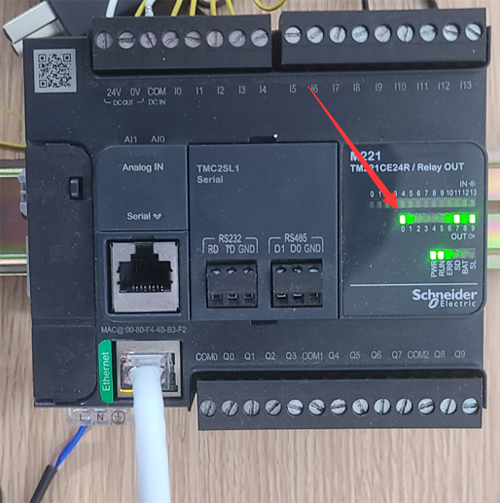

通过串口屏控制PLC继电器输出：
