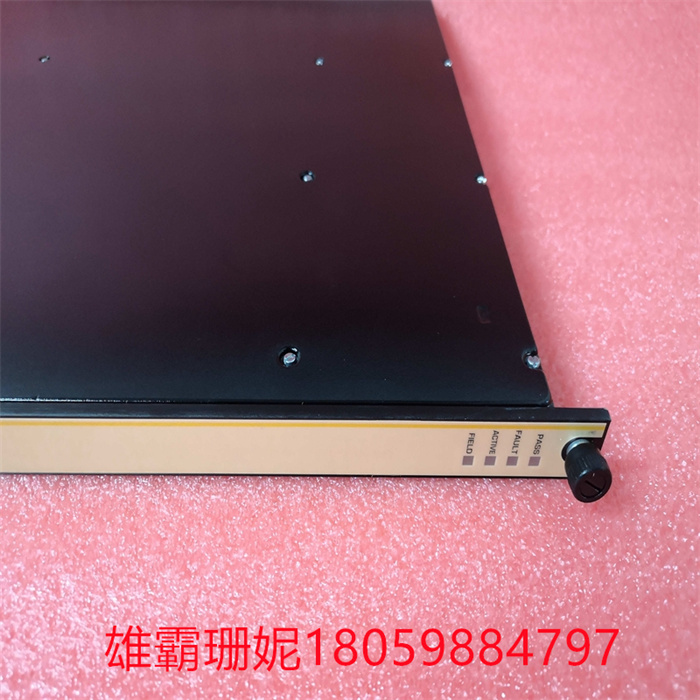

TRICONEX 3721C 康吉森系统英维思

TRICONEX 3721C 康吉森系统英维思

英维思 Triconex 3721在模拟输入模块上，英维思 Triconex 3721模拟量输入模块三个通道中的每一个都异步测量输入信号并将结果放入一个值表中。英维思 Triconex 3721模拟量输入模块三个输入表中的每一个都通过相应的I/O总线传递给相关的主处理器模块。每个主处理器模块中的输入表通过Tricon传输到它的邻居。中间值由每个主处理器选择，每个主处理器中的输入表相应地进行修正。英维思 Triconex 3721模拟量输入模块在TMR模式下，控制程序使用中值数据;在双工模式下，使用平均值。

Triconex 3721

　　英维思Triconex模块

　　数字输入

　　3501E EDI模块，115V AC/DC

　　3502E EDI模块，48V AC/DC

　　3503E EDI模块，24V AC/DC

　　3504E HDDI模块，24/48 VDC(24V)

　　3505E EDI模块，24 VDC，低阈值

　　英维思Triconex

数字输出

　　3601E EDO模块，115 VAC

　　3603E EDO模块，120 VDC(2)

　　3603T EDO模块，120 VDC(浪涌测试期间更换3603E)

　　3604E EDO模块，24 VDC

　　3607E EDO模块，48 VDC

　　3611E SDO模块，115伏交流电压(3)

　　3623 SDO模块，120 VDC

　　3624 SDO模块，24 VDC

　　英维思 Triconex 3721 模拟量输入模块提供两组独立的 1×20 双极多路复用器，英维思 Triconex 3721 非常适合通用开关，包括温度测量。这两个组可以通过模拟背板连接继电器自动连接到 3700A 系列主机背板和可选的 DMM。这种连接允许主机将英维思 Triconex 3721 型重新配置为单个 1×40 两极多路复用器，或为更大的配置启用卡到卡扩展。英维思 Triconex 3721 提供了许多其他功能。除了 40 个通道外，还提供两个熔断通道用于电流测量。此外，英维思 Triconex 3721 型包括专用输入，可实现 40 个通道的四线公共侧欧姆测量。对于热电偶类型的测量，与 3721-ST 型(螺丝端子)附件一起使用时，支持自动冷端补偿 (CJC)。英维思 Triconex 3721 型使用两个 50 针公头 D-sub 连接器进行信号连接。对于螺丝端子或自动 CJC，使用可拆卸的 3721-ST 型附件。

TRICONEX 3721C 康吉森系统英维思

Invensys Triconex 3721 On the analog input module, each of the three channels in the Invensys Triconex 3721 analog input module asynchronously measures the input signal and puts the result into a value table. The Invensys Triconex 3721 analog input module Each of the three input tables is passed to the relevant main processor module via the corresponding I/O bus. The input table in each main processor module is transmitted to its neighbors via Tricon. The intermediate value is selected by each master processor, and the input table in each master processor is corrected accordingly. Invensys Triconex 3721 analog input module in TMR mode, control program using median data; In duplex mode, the average value is used.

Triconex 3721

Invensys Triconex module

Digital input

3501E EDI module, 115V AC/DC

3502E EDI module, 48V AC/DC

3503E EDI module, 24V AC/DC

3504E HDDI module, 24/48 VDC(24V)

3505E EDI module, 24 VDC, low threshold

Invensys Triconex

Digital output

3601E EDO module, 115 VAC

3603E EDO Module, 120 VDC(2)

3603T EDO module, 120 VDC(Replace 3603E during surge test)

3604E EDO module, 24 VDC

3607E EDO module, 48 VDC

3611E SDO module, 115 volts AC (3)

3623 SDO module, 120 VDC

3624 SDO module, 24 VDC

The Invensys Triconex 3721 analog input module offers two separate sets of 1×20 bipolar multiplexers, and the Invensys Triconex 3721 is ideal for general-purpose switches, including temperature measurements. Both sets can be automatically connected to the 3700A Series host backplane and optional DMM via an analog backplane connection relay. This connection allows hosts to reconfigure the Invensys Triconex 3721 as a single 1×40 bipolar multiplexer, or enable card-to-card extensions for larger configurations. The Invensys Triconex 3721 offers a number of other features. In addition to 40 channels, two fuse channels are available for current measurement. In addition, the Invensys Triconex 3721 includes dedicated inputs for four-wire common side ohm measurements in 40 channels. For thermocouple type measurements, automatic cold end compensation (CJC) is supported when used with type 3721-ST (screw terminal) accessories. The Invensys Triconex 3721 uses two 50-pin male D-sub connectors for signal connectivity. For screw terminals or automatic CJC, use a detachable 3721-ST type attachment.

TRICONEX 3721C 康吉森系统英维思
