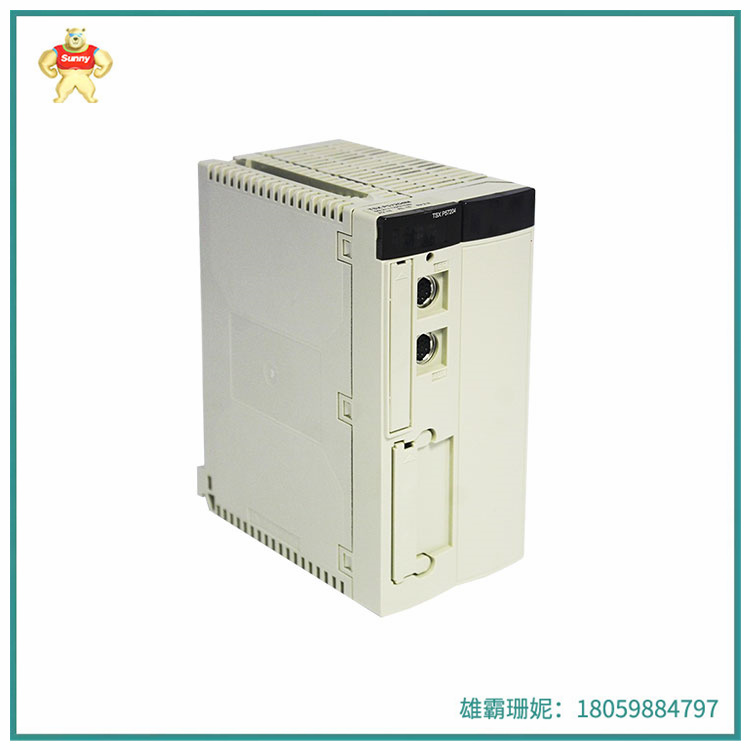

TSXP57204M  处理器 模块 具有16 / 4/6/8插槽

TSXP57204M

改进了预订流程，以避免reconnection_With Unity V8.0，断开高级plc连接时无人值守的错误消息将不会出现。通过Unity Pro中的配置或应用程序，现在可以在不使用时停用FTP和HTTP服务。这涉及到来自整个Premium平台的任何以太网端口。在高级平台上实现Unity应用程序密码保护。当PLC配置在内存保护模式时，高级平台上的远程运行/停止请求现在被阻止

TSXP57204M产品范围：Modicon高级自动化平台

产品或部件类型：统一处理器

机架数：16 / 4/6/8插槽 8 12槽位

槽位数量：96  128 64

离散I/O处理器容量：1024 I / O

模拟I/O处理器容量：80 I / O

特定于应用程序的通道数：24

过程控制通道数：10到30个简单的循环

集成连接方式：非隔离串行链路2母迷你DIN RS485)19.2 kbit/s)

通信模块处理器容量：4 1

记忆的描述

内部RAM(带PCMCIA卡)160kb数据

内部RAM(带PCMCIA卡)768 kB程序

内部RAM(不带PCMCIA卡)160kb程序和数据

PCMCIA卡16384 kB额外数据存储

对象区域的最大大小

64% KWi常数字定位内部数据

64%的MWi内部字定位内部数据

64kb (DFB和EFB功能块)未定位的内部数据

64 kB(基本数据和派生数据)未定位的内部数据

8132% Mi位于内部钻头

应用程序结构

1 .掌握任务

1快速任务

64个事件任务

每条指令的执行时间

0.19µs布尔值，无PCMCIA卡

0.25µs字或定点运算，无需PCMCIA卡

1.75…2.6µs浮点数与PCMCIA卡

1.75…2.6µs浮点数，无PCMCIA卡

0.21µs布尔值，PCMCIA卡

0.42µs字或定点运算与PCMCIA卡

每毫秒的指令数

2.53 Kinst/ms 65%布尔值+ 35%固定运算与PCMCIA卡

3.7 Kinst/ms 100%布尔与PCMCIA卡

3.71 Kinst/ms 65%布尔值+ 35%固定算法，无需PCMCIA卡

4.76 Kinst/ms 100%布尔值，没有PCMCIA卡

系统开销

0.3毫秒快速任务

1毫秒主任务

标记

CE

当地的信号

用于处理器运行(RUN) 1 LED(绿色)

用于I/O模块或配置故障(I/O) 1 LED(红色)

用于处理器或系统故障(ERR) 1 LED(红色)

用于TER或AUX端子端口(TER) 1 LED(黄色)

电流消耗：850ma 5v DC

TSXP57204M

改进了预订流程，以避免reconnection_With Unity V8.0，断开高级plc连接时无人值守的错误消息将不会出现。通过Unity Pro中的配置或应用程序，现在可以在不使用时停用FTP和HTTP服务。这涉及到来自整个Premium平台的任何以太网端口。在高级平台上实现Unity应用程序密码保护。当PLC配置在内存保护模式时，高级平台上的远程运行/停止请求现在被阻止

TSXP57204M产品范围：Modicon高级自动化平台

产品或部件类型：统一处理器

机架数：16 / 4/6/8插槽 8 12槽位

槽位数量：96  128 64

离散I/O处理器容量：1024 I / O

模拟I/O处理器容量：80 I / O

特定于应用程序的通道数：24

过程控制通道数：10到30个简单的循环

集成连接方式：非隔离串行链路2母迷你DIN RS485)19.2 kbit/s)

通信模块处理器容量：4 1

记忆的描述

内部RAM(带PCMCIA卡)160kb数据

内部RAM(带PCMCIA卡)768 kB程序

内部RAM(不带PCMCIA卡)160kb程序和数据

PCMCIA卡16384 kB额外数据存储

对象区域的最大大小

64% KWi常数字定位内部数据

64%的MWi内部字定位内部数据

64kb (DFB和EFB功能块)未定位的内部数据

64 kB(基本数据和派生数据)未定位的内部数据

8132% Mi位于内部钻头

应用程序结构

1 .掌握任务

1快速任务

64个事件任务

每条指令的执行时间

0.19µs布尔值，无PCMCIA卡

0.25µs字或定点运算，无需PCMCIA卡

1.75…2.6µs浮点数与PCMCIA卡

1.75…2.6µs浮点数，无PCMCIA卡

0.21µs布尔值，PCMCIA卡

0.42µs字或定点运算与PCMCIA卡

每毫秒的指令数

2.53 Kinst/ms 65%布尔值+ 35%固定运算与PCMCIA卡

3.7 Kinst/ms 100%布尔与PCMCIA卡

3.71 Kinst/ms 65%布尔值+ 35%固定算法，无需PCMCIA卡

4.76 Kinst/ms 100%布尔值，没有PCMCIA卡

系统开销

0.3毫秒快速任务

1毫秒主任务

标记

CE

当地的信号

用于处理器运行(RUN) 1 LED(绿色)

用于I/O模块或配置故障(I/O) 1 LED(红色)

用于处理器或系统故障(ERR) 1 LED(红色)

用于TER或AUX端子端口(TER) 1 LED(黄色)

电流消耗：850ma 5v DC

TSXP57204M  处理器 模块 具有16 / 4/6/8插槽

TSXP57204M

Improved booking process to avoid reconnection_With Unity V8.0, unattended error messages will not appear when disconnected from advanced plc. With the configuration or application in Unity Pro, it is now possible to deactivate FTP and HTTP services when not in use. This involves any Ethernet port from the entire Premium platform. Password protection for Unity applications on advanced platforms. Remote run/stop requests on advanced platforms are now blocked when the PLC is configured in memory protected mode

TSXP57204M Product range: Modicon Advanced automation platform

Product or part type: Unified processor

Number of racks: 16/4/6/8 Slot 8 Slots 12

Number of slots: 96 128 64

Discrete I/O processor capacity: 1024 I/O

Analog I/O processor capacity: 80 I/O

Number of application-specific channels: 24

Number of process control channels: 10 to 30 simple cycles

Integrated connection: non-isolated serial link 2 female mini DIN RS485)19.2 kbit/s)

Communication module processor capacity: 41

Description of memory

Internal RAM(with PCMCIA card)160kb of data

Internal RAM(with PCMCIA card)768 kB program

Internal RAM(without PCMCIA card)160kb of programs and data

PCMCIA card 16384 kB of additional data storage

The maximum size of the object area

64% KWi usually digitally locate internal data

64% of MWi internal words locate internal data

64kb (DFB and EFB functional blocks) Internal data that is not located

64 kB(basic and derived data) Internal data that is not located

8132% Mi is located inside the drill bit

Application program structure

1. Stay on task

1 Quick Task

64 event tasks

The execution time of each instruction

0.19µs Boolean without PCMCIA card

0.25µs word or fixed-point operation without PCMCIA card

1.75... 2.6µs floating point number with PCMCIA card

1.75... 2.6µs floating point number without PCMCIA card

0.21µs Boolean, PCMCIA card

0.42µs word or fixed-point arithmetic with PCMCIA card

Number of instructions per millisecond

2.53 Kinst/ms 65% Boolean + 35% fixed arithmetic with PCMCIA card

3.7 Kinst/ms 100% Boolean with PCMCIA card

3.71 Kinst/ms 65% Boolean + 35% fixed algorithm, no PCMCIA card required

4.76 Kinst/ms 100% Boolean, no PCMCIA card

System overhead

0.3 ms fast task

1 millisecond main task

Markers

CE

Local signal

For processor RUN 1 LED(green)

For I/O module or configuration failure (I/O) 1 LED(red)

For processor or system failure (ERR) 1 LED(red)

For TER or AUX terminal port (TER) 1 LED(yellow)

Current consumption: 850ma 5v DC
