PXIE-7846  可重配置I/O模块 用于独立的定时和触发

PXIe，Kintex-7 160T FPGA，500 kS/s，PXI多功能可重配置I/O模块

PXIe‑7846具有用户可编程FPGA，可用于高性能板载处理和对I/O信号进行直接控制，以确保系统定时和同步的完全灵活性。 您可以使用LabVIEW FPGA模块自定义这些设备，开发需要精确定时和控制的应用，例如硬件在环测试、自定义协议通信、传感器仿真和高速控制。\n\nPXIe‑7846每通道具有专用模数转换器(ADC)，用于独立的定时和触发。 这一设计提供了典型数据采集硬件所不具备的多种专用功能，如：多速率采样和单通道触发。 PXIe‑7846可支持点对点数据流，以便直接传输数据给其他PXI Express模块。

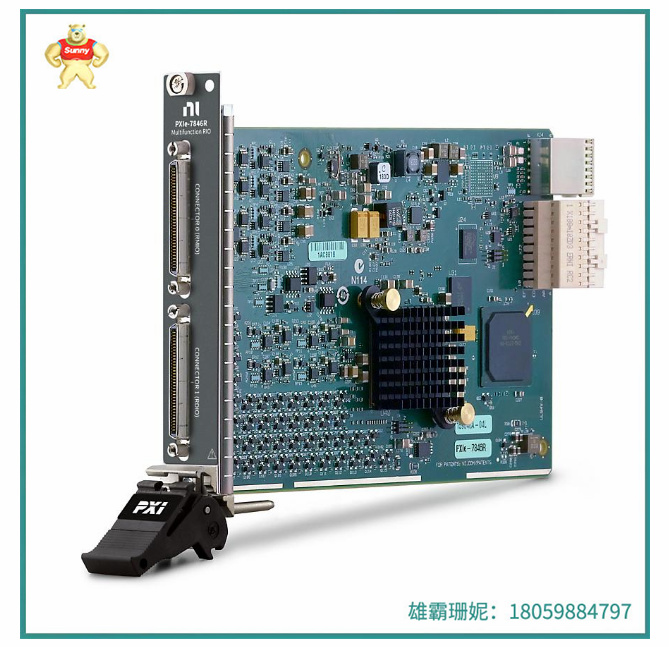

National Instruments PXIe-7846 PXI 多功能 可 重 配置 I/ O 模 块

NI PXIe-7846（部件号：PXIe-7846R 和 784143-01）是一款多功能可重配置 I/ O 模 块。该型号采用用户可编程的 Kintex-7 160T FPGA，能够以惊人的 500 kS/s 采集样本。NI PXIe-7846 提供 了 对 I/ O 信号 的 直接 控制 和 高性能 板 载 处理。要 开发 需要 精确 控制 和 定 时 的 应用， 如 自 定义 协议 通信、 高速 控制 和 传感器 仿真， 用户 可以 使用 LabVIEW FPGA 来 自 定义 其 PXIe-7846。

为了实现独立的触发和定时，该模块为每个通道配备了一个逐次逼近寄存器 （SAR） 16 位专用 A/D 转换器 （ADC）。因此，该模块可以为用户提供在典型数据采集硬件中很少见的单个通道触发和多速率采样功能。NI PXIe-7846 具有 8 个 模拟 输入 通道， 能够 在 3 种 不同 的 操作 模式 下 工作： DIFF、 NRSE 和 RSE。该模块具有过压保护功能，在上电状态下设置为 ±42 V，在上电状态下设置为 ±35 V。

就其模拟输出特性而言，PXIe-7846 提供 8 个 单 端 电压 输出 通道， 具有 16 位 分辨率、 1 μs 更新时间 和 1 MS/ s 最大 更新速率。该多功能可重构I/O模块中包含的DAC类型是增强型R-2R。该型号支持直流输入和输出耦合。NI PXIe 7846 的 输入 和 输出 可 配置 为 用户 定义 的 上 电 和 关 机 状态。该模块也可以支持外部时钟。该模块有两个 68 针 VHDCI 型 I/O 连接器。

PXIE-7846  可重配置I/O模块 用于独立的定时和触发

PXIe, Kintex-7 160T FPGA, 500 kS/s, PXI Multi-function reconfigurable I/O module

The PXIe‑7846 features a user-programmable FPGA for high-performance on-board processing and direct control of I/O signals to ensure full flexibility in system timing and synchronization. You can customize these devices using LabVIEW FPGA modules to develop applications that require precise timing and control, such as hardware-in-the-loop testing, custom protocol communication, sensor simulation, and high-speed control. Each channel has a dedicated analog-to-digital converter (ADC) for independent timing and triggering. This design provides a variety of specialized features not available in typical data acquisition hardware, such as multi-rate sampling and single-channel triggering. The PXIe‑7846 supports point-to-point data streaming for direct transmission of data to other PXI Express modules.

National Instruments PXIe-7846 PXI Multi-function reconfigurable I/ O modules

The NI PXIe-7846 (part numbers: PXIe-7846R and 784143-01) is a versatile reconfigurable I/ O module. This model features a user-programmable Kintex-7 160T FPGA, capable of sampling at a staggering 500 kS/s. The NI PXIe-7846 provides direct control of I/ O signals and high performance onboard processing. To develop applications that require precise control and timing, such as custom protocol communication, high-speed control, and sensor simulation, users can customize their PXIe-7846 using the LabVIEW FPGA.

To enable independent triggering and timing, the module is equipped with A Successive approximation Register (SAR) 16-bit dedicated A/D converter (ADC) for each channel. Therefore, the module can provide users with single-channel trigger and multi-rate sampling capabilities that are rarely seen in typical data acquisition hardware. The NI PXIe-7846 has eight analog input channels and is capable of operating in three different modes: DIFF, NRSE, and RSE. The module has an overvoltage protection function and is set to ±42 V in power-on state and ±35 V in power-on state.

In terms of its analog output characteristics, the PXIe-7846 offers eight single-ended voltage output channels with 16-bit resolution, 1 μs update time, and a maximum update rate of 1 MS/ s. The type of DAC included in this versatile reconfigurable I/O module is the enhanced R-2R. This model supports DC input and output coupling. The input and output of the NI PXIe 7846 can be configured for user-defined power-on and shutdown states. The module can also support external clocks. The module has two 68-pin VHDCI type I/O connectors.
