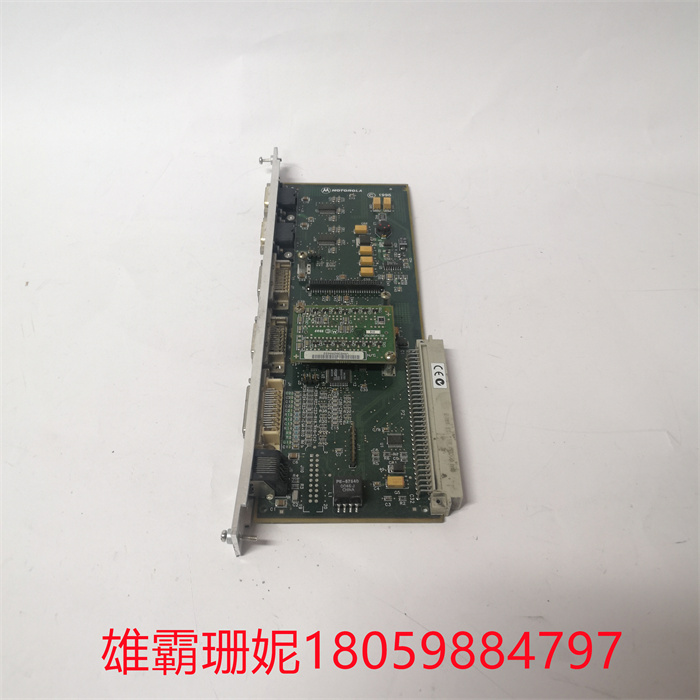

MVME761-001 MOTOROLA 工业计算机模块

MVME761-001 MOTOROLA  工业计算机模块

介绍

本手册提供MVME761-001和MVME761-011过渡模块的一般信息硬件准备、 安装说明和功能描述。

产品概述

MVME761-0x1过渡模块提供MVME260x、MVME270x、MVME360x. MVME460x单板计算机VMEmodule与各种外设器件的接口。 该模块提供行业标准连接器，以简化客户对串口，打印机和以太网信号的电缆要求。

MVME761-001 MOTOROLA  工业计算机模块

特性

MVME761-0x1过渡模块的特性包括:

[用于这些接口的工业标准连接器]

- 2个EIA-574异步串行端口(DTE)

- 2个异步/同步串口，可配置EIA-232-D、 EIA-530、 V.35或X.21接口(DCE或DTE)

-一个并口(符合IEEE标准1284-1)

- 10Base-T/100Base-TX以太网

[两个60针的SIM (Serial Interface Module)连接器，用于配置异步/同步串口

[单宽板]

[电磁干扰(EMI)和静电放电(ESD)保护
