D136-001-001 MOOG 伺服控制器数字控制模块

产品技术要求：

穆格伺服控制器(MSC)

订单号D136-001-001

连接技术插入式端子条，用于旋紧或夹紧

NS 35/7.5安装轨符合EN 50022 (DIN顶帽导轨)

外形尺寸WxDxH (mm)

温度范围160 x 170 x 85.5(附件尺寸:W = 149/154.5)

相对空气湿度+5°C(+41°F) ~ 55°C(+131°F)(正常)

-25°C(-13°F)至+70°C(+158°F)(存储)

运行高度10% ~ 95%(不冷凝)

ProcessorMax。2000米;存储/传输max。3000米PowerPC处理器

内存32位，RISC架构，带浮点单元

2mb突发内存

4.5 MB突发Flash EEPROM;数据维护:通常为10年

特性

•无工具组装在DIN顶帽导轨安装

•简单的接线端子带

•模拟和数字输出持续短路保护

•过压保护高达±40 V与模拟输入和输出

•没有容易磨损的部件，没有跳线，没有电池或可充电电池

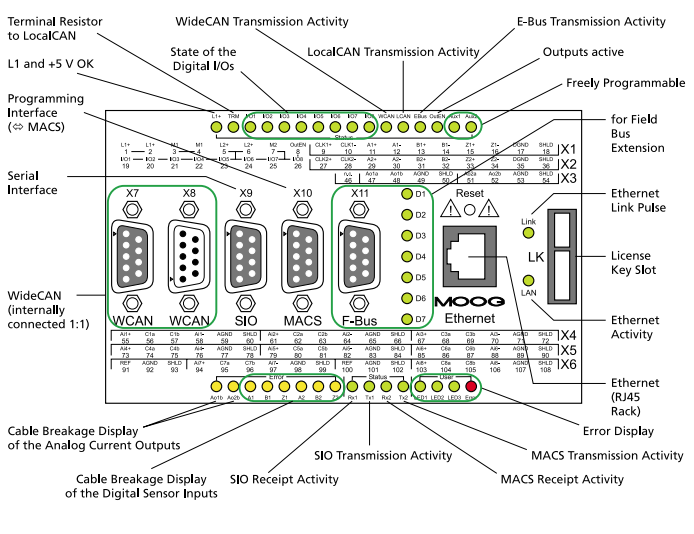

•LED状态和错误显示

•所有数字传感器输入和模拟电流输出的电线故障监测

•额外的数字或模拟输入和输出由于M3000扩展模块

•通过扩展总线(e总线)简单连接M3000模块

Moog servo controller (msc)

• Freely programmable multi-axis controller

• Use IEC-61131 development environment to program Mog shaft control software

• Integrated PLC function

• Achieve fast and precise control (e.g. position, speed, and force)

• Suitable for electrical and hydraulic drives

• Freely defined controller structures and cycle times starting at 500µs

• Hardware functions can be parameterized by MACS software (no jumpers or switches)

• PowerPC-based processors

• Memory :2mb RAM; 4.5MB Flash EEPROM
