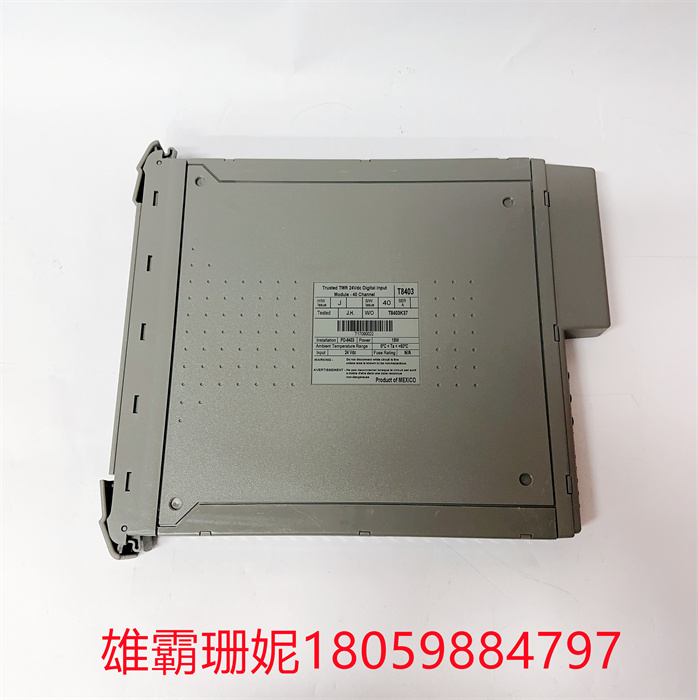

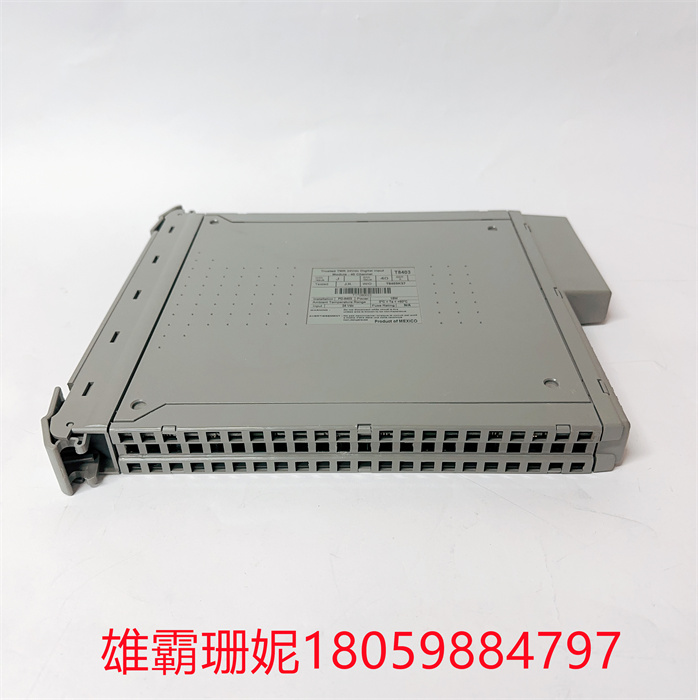

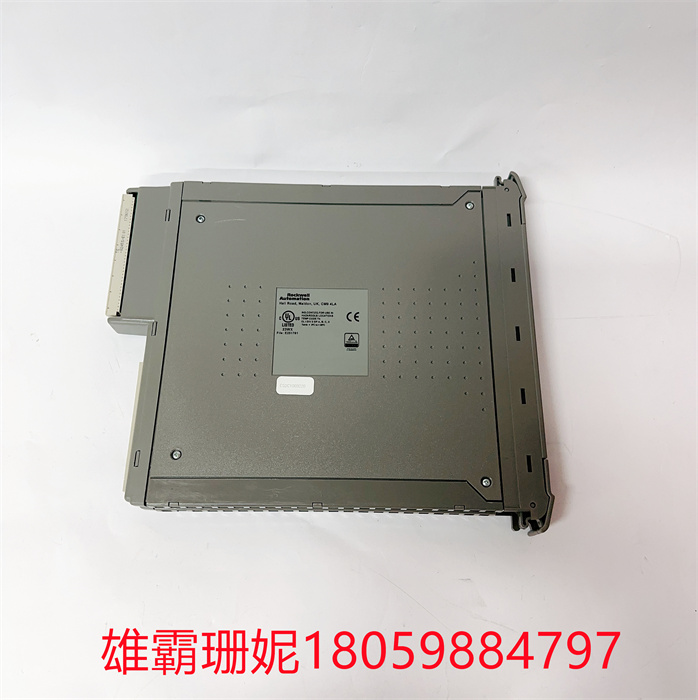

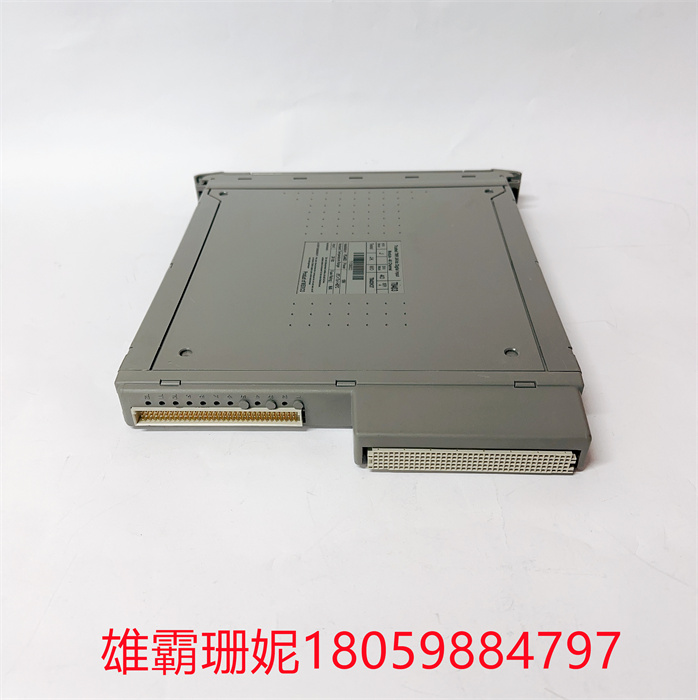

T8403 ICS TRIPLEX 控制系统

T8403  ICS TRIPLEX 控制系统

Trusted TMR 24 Vdc数字输入模块接口到40个现场输入设备。容错是通过模块内40个输入通道中的每一个的三模冗余(TMR)架构实现的。

每个场的输入是三倍的，输入电压是用sigma-delta输入电路测量的。将所得到的场电压测量值与用户可配蛋的阈值电压进行比较，以确定所报告的场输入状态。当在现场开关处安装线路监控装置时，该模块可以检测现场电缆的断路和短路。线路监控功能为每个输入通道独立配置。三倍电压测量，加上板载诊断测试，提供全面的故障检测和容错。

T8403  ICS TRIPLEX 控制系统

该模块提供板载事件序列(SOE)报告，分辨率为1毫秒。状态的变化触发SOE条目。状态由电压阈值决定，可以在每个通道的基础上配置。

特性

每个模块40个三模冗余(TMR)输入通道。

●全面、自动诊断和自检。

可选择线路监控每通道检测开路和短路现场接线故障。

●2500v脉冲耐受光/电隔离屏障。

.板载事件序列(SOE)报告，分辨率为1ms。

通过专用的Companion(邻)Slot或SmartSlot(多模块一个备用槽位)配置，支持在线热替换模块。

每个通道的前面板输入状态led指示输入状态和现场接线故障。

●前面板模块状态led指示模块运行状况和运行模式(Active. Standby. connected)。
