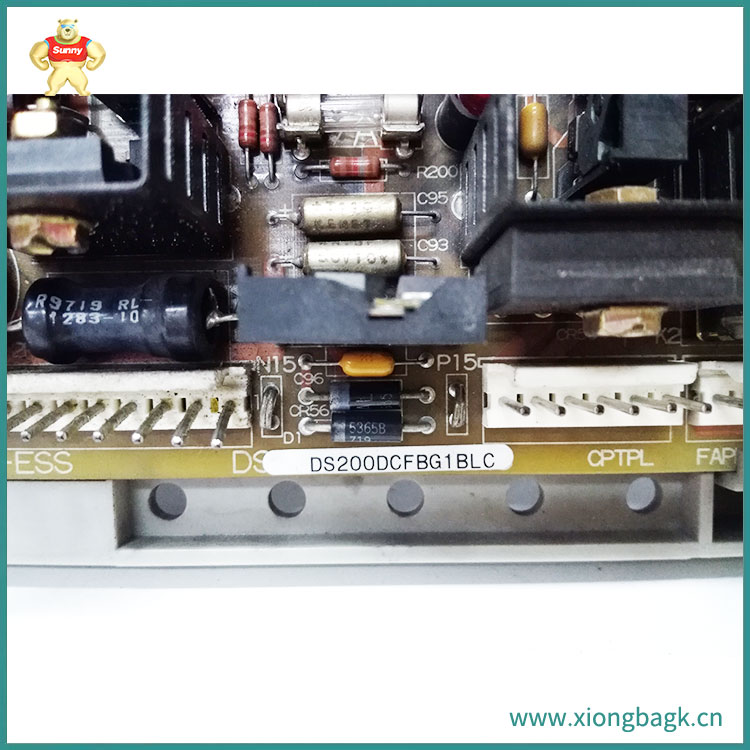

DS200DCFBG1BLC 电源板 通用电气Mark V系列

产品技术要求：

DS200DCFBG1BLC是通用电气为Mark V系列可选和替换板设计的电源板。该系列的成员交叉兼容许多GE品牌励磁器和驱动器。来自DC2000, AC2000, CB2000, ME2000和FC2000的驱动器都可以接受该电源板。该卡为其安装的驱动器提供系统控制级电源，也为机箱风扇提供电力。源交流输入到这个板可以从38到115 VAC的速率。伴随此VAC的频率范围从0到500khz，取决于输入电压的强度。

DS200DCFBG1BLC包含许多复杂的电路系统，旨在为大多数驱动器供电。该卡包括交流和直流监控电路、控制电平供电电路、电机场电源电路和驱动电路。用户可以配置卡上的12个跳线和7个拨码开关，以满足任何外部要求。单板状态通过板载指示灯传达给用户。卡内内置两个LED和一个霓虹灯，为用户提供重要的诊断和状态信息。电路板的三个熔断器受到保护，确保中断或浪涌不会中断电流。确保使用集成到电路板中的五个测试点定期监测电压水平。

The installation parameters provided below are from the DS200DCFBG1BLC and the drive is necessary. These guidelines will ensure that the boards and the systems they are installed on perform as intended. Refer to the series manuals and equipment data sheets for wiring and installation instructions. Technical support for all boards in the Mark V series was initially provided by manufacturer General Electric.
