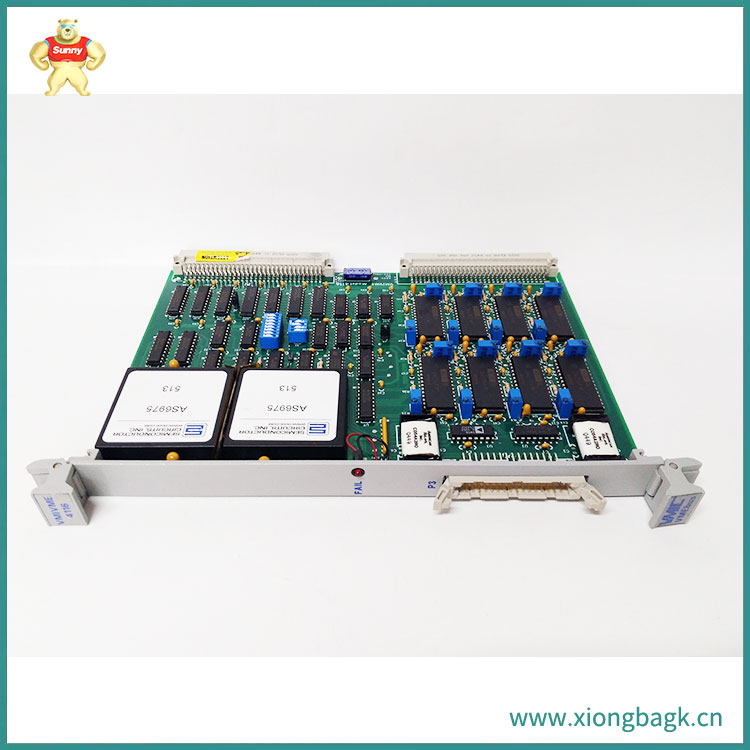

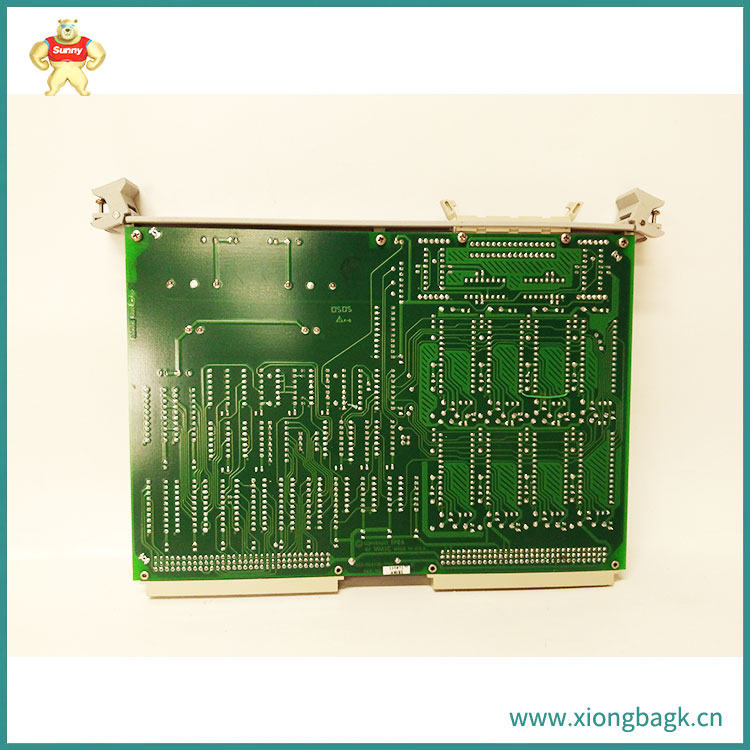

VMIVME-4116 GE 数模转换器(DAC)板

vmivme-4116-030:

•摘要

•双缓冲

•16位模拟输出与输出隔离继电器

•没有内置测试硬件

产品系列:598-01-45 -6495、5998014456495

VMIC VMIVME-4116数模转换器(DAC)板对16位正真偏移二进制或两个补码字进行数模转换，模拟输出范围为-10至+10 V。这为每个1 LSB变化的数字输入提供了305µV的分辨率。缓冲输出电压在10µs内稳定在1/ 2lsb以内。

DAC每个通道提供一个数模集成电路(IC)。控制和状态寄存器(CSR)由处理器加载，该寄存器控制板的功能。CSR可以在任何时候被处理器读取。每个dac之前都有双缓冲数据锁存器。数据锁存器允许多功能性在DAC模拟输出可能更新的方式。有三种方法可以通过DAC转换新数据。每个方法都由板载跳线启用/禁用，并由用户必须加载的CSR进一步控制。

特点:

每通道16位DAC

缓冲电压输出(±10V, 5ma)

双缓冲数据锁存器，允许同时更新所有通道

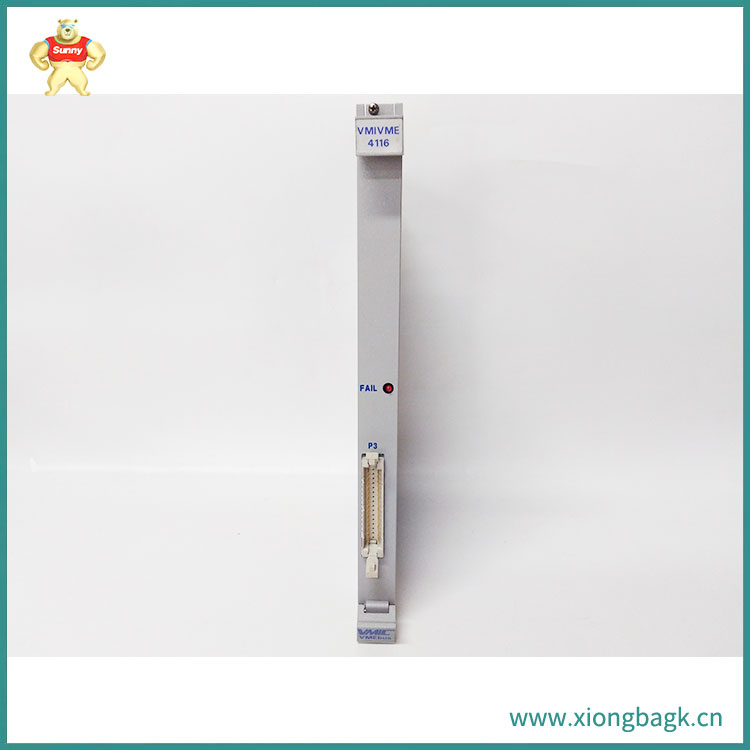

前面板故障指示灯

高可靠性din型输出连接器

用于测试模拟输入多路复用板的多路可编程输出
