DS200SHVMG1AFE 接口板 用于一系列GE品牌的变频器和激振器

DS200SHVMG1AFE  接口板 用于一系列GE品牌的变频器和激振器

DS200SHVMG1AFE 技术规格

制造者 通用电气通用电气

系列 马克五世

部件号 DS200SHVMG1AFE

产品类型 可控硅高压M型框架接口板

产品描述

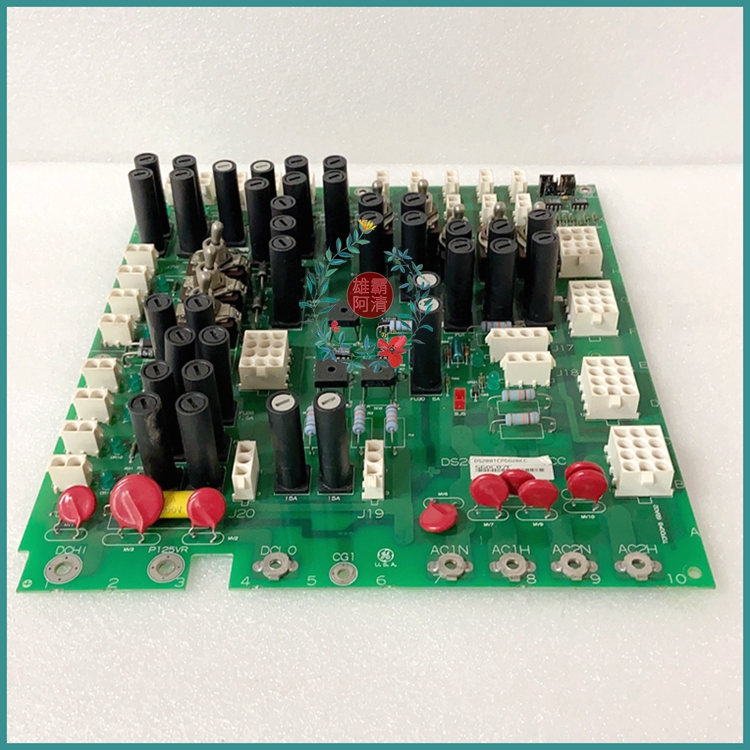

DS200SHVMG1AFE是通用电气设计的高压M型框架接口板。作为Mark V系列的一员，该卡可用于一系列GE品牌的变频器和激振器。安装此板时提供接口介质。M 帧驱动器的 SCR 桥、电源板（DCFB 或 SDCI）和电源连接卡 （PCCA） 之间的通信使用此接口板创建。

当DS200SHVMG1AFE板安装在驱动器中时，提供信号转换和电气功能。 该卡通过转换 -0 至 500 mV 的分流信号，产生额定频率在 500 至 500 kHz 之间的差分频率输出。压控振荡器（VCO）电路上的直流正负分流器负责执行这些转换。然后，新转换的数字信号被发送到电源板以及电源连接卡。10：1电流互感器衰减集成到交流线路电流中。用户可以通过配置 17 个跳线之一来选择所需的衰减。

DS200SHVMG1AFE is a high-voltage M-type frame interface board designed by General Electric. As a member of the Mark V series, this card can be used for a range of GE branded frequency converters and exciters. Provide interface media when installing this board. The communication between the SCR bridge, power board (DCFB or SDCI), and power connection card (PCCA) of the M-frame driver is created using this interface board.

When the DS200SHVMG1AFE board is installed in the driver, it provides signal conversion and electrical functions. The card generates a differential frequency output with a rated frequency between 500 and 500 kHz by converting a shunt signal of -0 to 500 mV. The DC positive and negative shunts on the voltage controlled oscillator (VCO) circuit are responsible for performing these conversions. Then, the newly converted digital signal is sent to the power board and power connection card. 10: 1. Current transformer attenuation is integrated into the AC line current. Users can choose the desired attenuation by configuring one of the 17 jumpers.

有关 DS200SHVMG1AFE 的常见问题

DS200SHVMG1AFE 提供什么衰减？

DS200SHVMG1AFE提供交流线路、电机电枢和SCR电桥电压的衰减。DS200SHVMG1AFE并不总是需要衰减。

DS200SHVMG1AFE 上的插头连接器是什么？

DS200SHVMG1AFE 有 8 个插头连接器。DS200SHVMG1AFE 上的插头连接器包括：CT1PL、CT3PL、DC1PL、DC2PL、1CPL、SQPL、IA1PL 和 IA2PL。

DS3SHVMG200AFE 上的 L1 刺接连接器的接口是什么？

DS200SHVMG1AFE 的 L3 插刺连接器是 DS200SHVMG1AFE 上用于交流电压衰减器输入的三个连接器之一。DS200SHVMG1AFE上用于交流电压衰减器输入的其他插拔式连接器是L1和L2。
