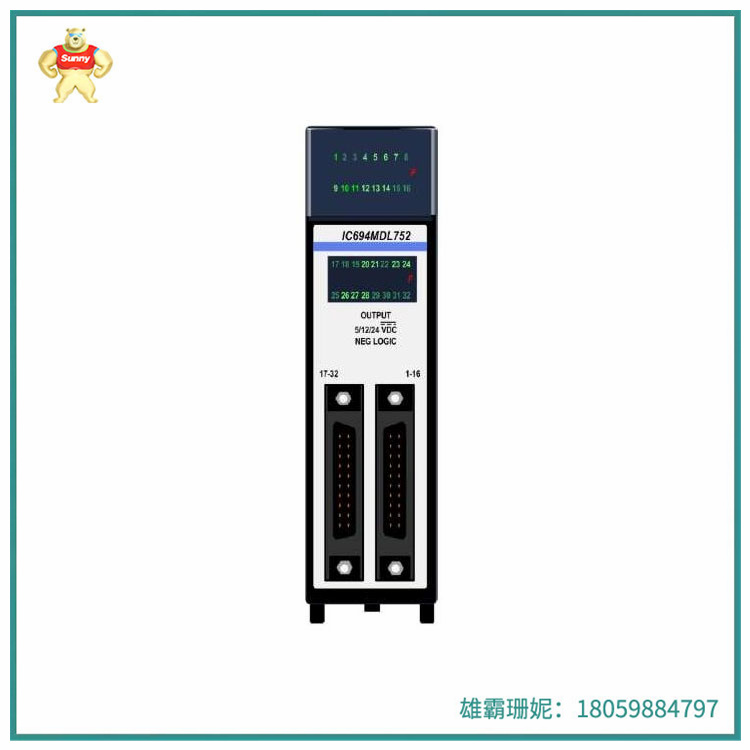

IC694MDL752  负逻辑输出模块 提供32个分立T压阈TL电值输出点

IC694MDL752是GE Fanuc RX3i系列的32点，5/12 VDC (TTL)，负逻辑输出模块。该模块提供32个分立TTL电压阈值输出点。输出为负逻辑输出，每点最大电流可达25ma。

技术规格

额定电压:5、12至24伏直流

输出数量:32个(4个孤立组，每组8个)

频率:n / A

输出电流:25ma每点

输出电压范围:4.75至5.25VDC(TTL)， 10.2至28.8VDC(12/24V)

功耗:260mA 5V母线

IC694MDL752  负逻辑输出模块 提供32个分立T压阈TL电值输出点

The IC694MDL752 is a 32-Point, 5/12 VDC (TTL), Negative Logic, Output module from the GE Fanuc RX3i Series.    This module provides 32 discrete TTL voltage threshold output points.     The outputs are negative logic outputs and are capable of sinking a maximum current of 25 mA per point.

Technical Specifications

Rated Voltage: 5, and 12 thru 24 volts DC

# of Outputs: 32 (4 isolated groups of 8)

Freq: N/A

Output Current: 25 mA per point

Output Voltage Range:  4.75 to 5.25VDC(TTL), 10.2 to 28.8VDC(12/24V)

Power Consumption:  260mA 5V bus
