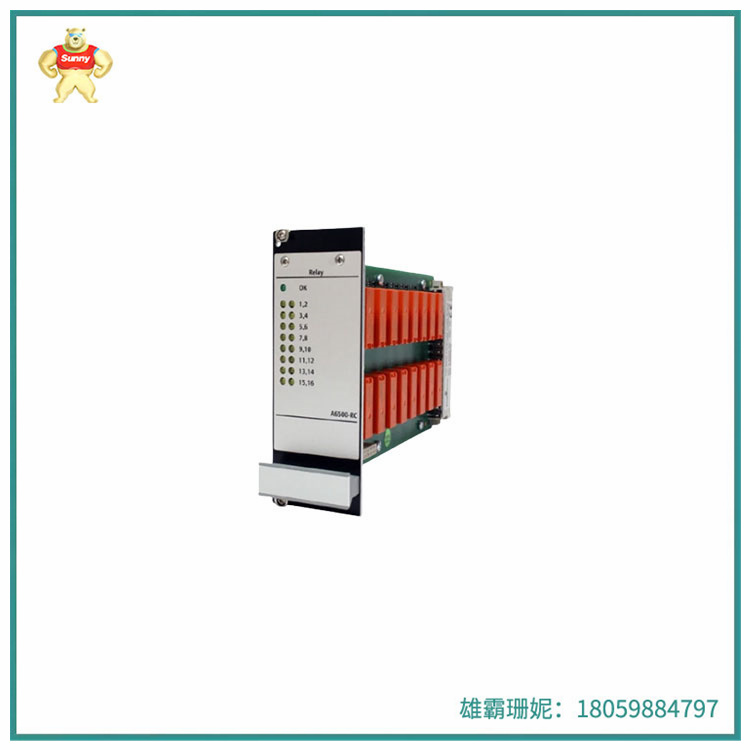

AMS-A6500-RC  继电器 支持冗余继电器模式

型号：A6500-RC继电器

模块尺寸：

PCB/EURO卡件格式，符合DIN 41494，

100 x 160mm (3.937 x 6.300in)

宽度： 60mm (2.362in) (12 TE)

高度： 128.4mm (5.055in) (3 HE)

长度： 160mm (6.300in)

净重： 约 320g (0.705lbs)

毛重： 约 450g (0.992lbs)

包装体积： 约 3 2.5dm (0.088ft 3)

A6500-RC 16通道继电器输出模块设计

为工厂最关键设备提供高可靠性的保护

16通道继电器输出模块可以确保工厂中最重要的旋转设备具有高可靠性。它占用

2个槽位，与CSI 6500 ATG配合使用时，可以组成一个完整的符合API 670标准的

机械保护监测系统。其应用包括汽轮机、燃气轮机、压缩机和水轮机。

可以选择将任何检测器模块通道正常、报警或危险信号输入到16通道输出继电器

模块中。使用布尔逻辑、应用时间延迟，然后选择一个输出继电器即可完成配置。

组态软件能够以图形化的方式引导用户完成组态配置。

CSI 6500机械健康监测系统是PlantWeb® 和AMS Suite的一个组成部分。

PlantWeb将集成的机械健康监测与Ovation®

AMS Suite为维护

数据输出

继电器 ：支持冗余继电器模式，可组态的机械式继电器，符合API 670规格。

控制电压：13-32 VDC

触点负载：AC/DC - 48/32 V - 2A

正常情况下，常开，常闭可选 常

单刀双掷(SPDT)

逻辑

Off、AND、OR、3取2表决、AND 和 OR

每个A6500-RC继电器模块可以定义最多

30个逻辑表达式

输入 66个输入，类型：

■ 通道正常（插槽号）、通道1和2

■ 报警（插槽号）、通道1和2

■ 危险（插槽号）、通道1和2

输出 继电器1-16

延时 0-30秒

手柄 方便卡件插拔，也可以为模块和传感器

提供标识牌

AMS-A6500-RC  继电器 支持冗余继电器模式

Model: A6500-RC relay

Module size:

PCB/EURO card format, according to DIN 41494,

100 x 160mm (3.937 x 6.300in)

Width: 60mm (2.362in) (12 TE)

Height: 128.4mm (5.055in) (3 HE)

Length: 160mm (6.300in)

Net weight: Approx. 320g (0.705lbs)

Gross weight: about 450g (0.992lbs)

Packing volume: about 3 2.5dm (0.088ft 3)

A6500-RC 16 channel relay output module design

High reliability protection for the plant's most critical equipment

The 16-channel relay output module ensures high reliability for the most important rotating equipment in the plant. It takes up

Two slots, when combined with the CSI 6500 ATG, can form a complete API 670 compliant

Mechanical protection monitoring system. Applications include steam turbines, gas turbines, compressors and water turbines.

Optionally input any detector module channel normal, alarm, or danger signal to the 16-channel output relay

In the module. Use Boolean logic, apply a time delay, and then select an output relay to complete the configuration.

Configuration software can guide the user to complete the configuration configuration in a graphical way.

The CSI 6500 Mechanical Health Monitoring system is an integral part of PlantWeb® and AMS Suite.

PlantWeb will integrate mechanical health monitoring with Ovation®

AMS Suite for maintenance

Data output

Relay: Support redundant relay mode, configurable mechanical relay, API 670 compliant.

Control voltage: 13-32 VDC

Contact load: AC/ DC-48/32 V-2A

Under normal circumstances, normally open, normally closed optional

Single pole Double Throw (SPDT)

logic

Off, AND, OR, 3 Take 2 votes, AND and OR

Each A6500-RC relay module can be defined up to a maximum

30 logical expressions

Enter 66 inputs, type:

■ Normal channels (slot number), channels 1 and 2

■ Alarm (slot number), channels 1 and 2

■ Danger (slot number), Channels 1 and 2

Output relay 1-16

Delay 0-30 seconds

Handles facilitate card insertion and removal, and can also be used for modules and sensors

Provide identification plate
