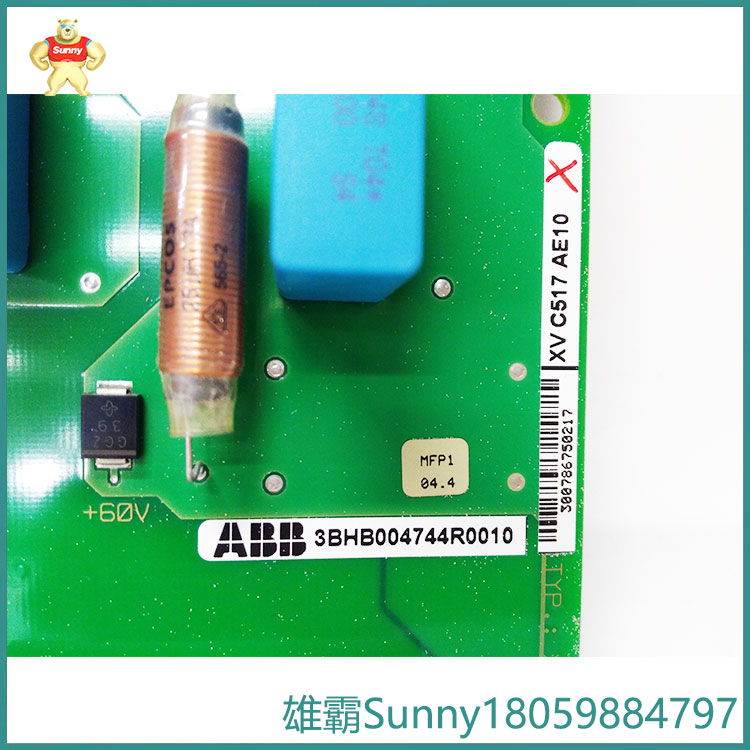

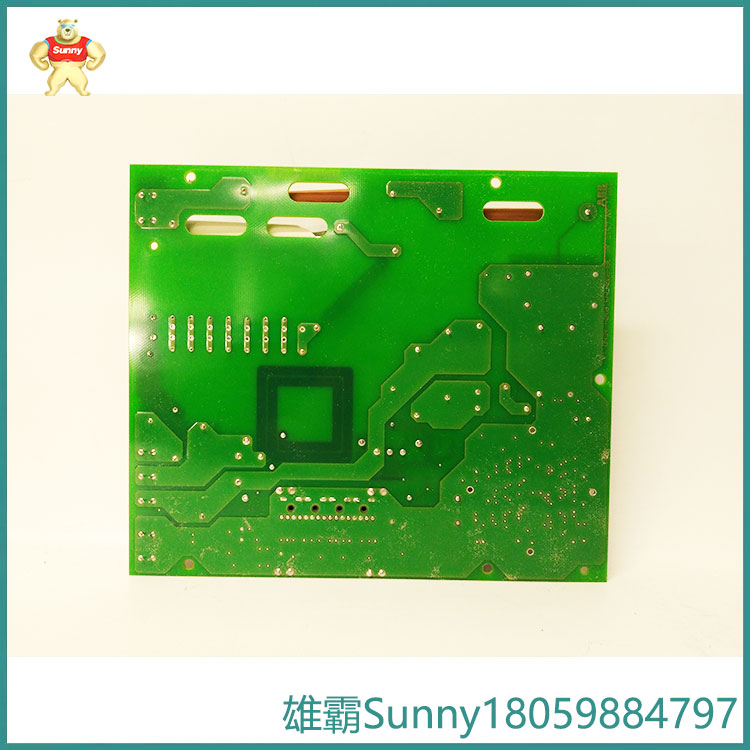

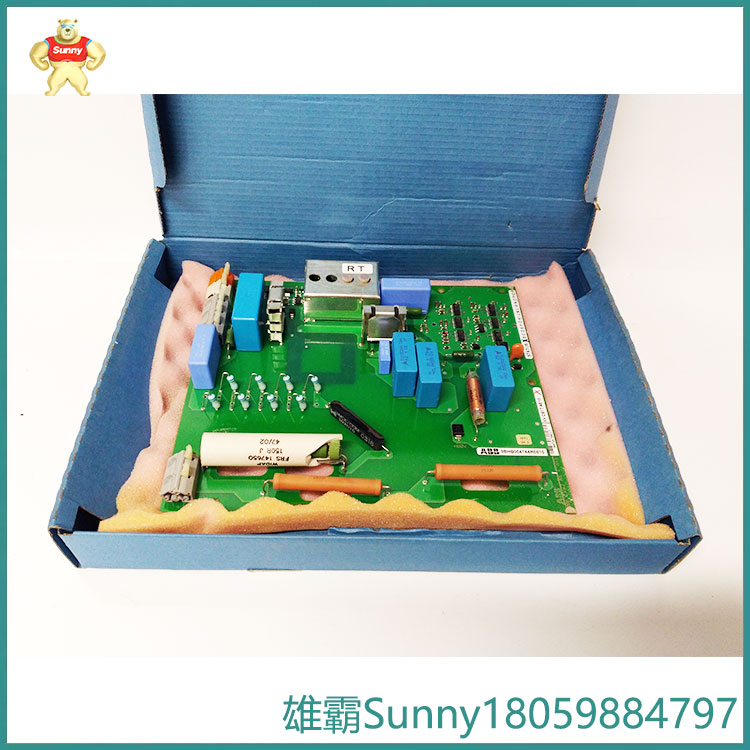

XVC517AE10 3BHB004744R0010 栅极驱动单元 驱动信号输出模块

　　现有的栅极驱动电路XVC517AE10 3BHB004744R0010 中的每一级移位寄存器只能用于驱动一行栅线，故整个栅极驱动电路其中所需要设置的移位寄存器的数量较多，从而导致整个栅极驱动电路所占用空间较大，不利于窄边框的实现。

　　本发明提供了一种栅极驱动单元XVC517AE10 3BHB004744R0010，包括：移位寄存器和若干个驱动信号输出模块，所述驱动信号输出模块与阵列基板上的栅线一一对应，各所述驱动信号输出模块均与第一电源端以及所述移位寄存器的信号输出端以连接，各所述驱动信号输出模块还与对应的驱动扫描信号线连接，不同的所述驱动信号输出模块所连接的驱动扫描信号线不同，各驱动扫描信号线中的驱动扫描信号处于开启电压的时刻彼此错开;

　　所述XVC517AE10 3BHB004744R0010驱动信号输出模块用于在所述移位寄存器的信号输出端所输出的信号的控制下，将对应的驱动扫描信号线中的驱动扫描信号或所述第一电源端提供的关闭电压输出至对应的所述栅线。

　　可选地，所述XVC517AE10 3BHB004744R0010 移位寄存器包括：预充复位模块、下拉节点控制模块、输出控制模块和输出复位模块，所述预充复位模块、所述下拉节点控制模块和所述输出控制模块连接于上拉节点，所述输出控制模块和输出复位模块连接于下拉节点;
