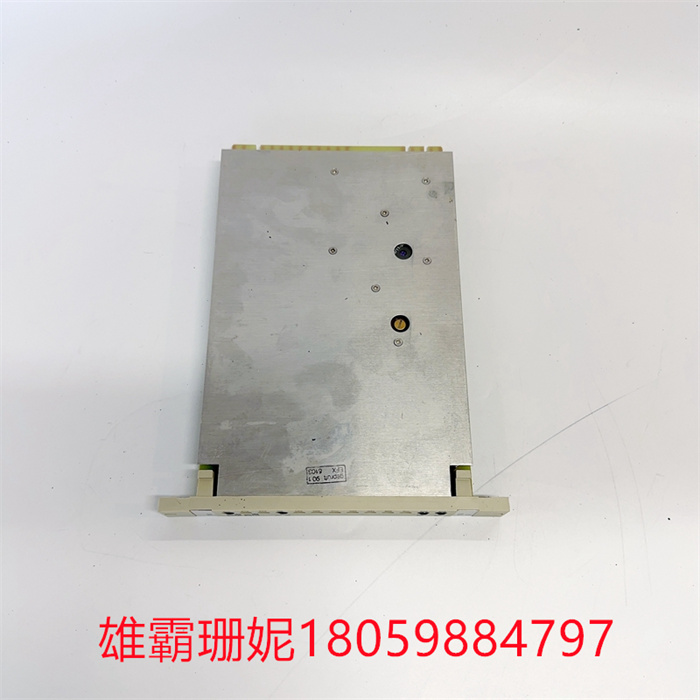

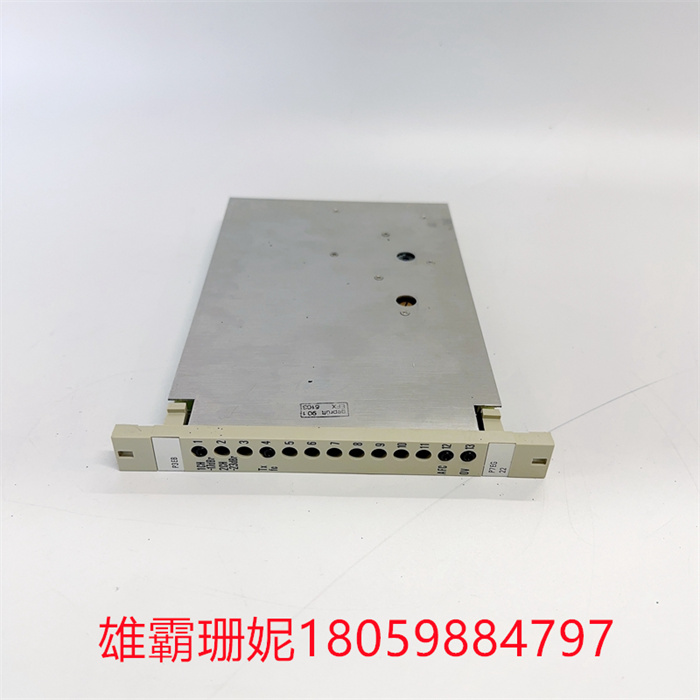

P3EB HENF315223R1 ABB 模拟量输出模块

 P3EB HENF315223R1  ABB 模拟量输出模块

由跳闸单元216DB61控制。在每种情况下电路连接到由两个串联触点构成的端子上。14个信号继电器：二进制O/P单元216AB61控制。N/O触点并且继电器1…4的N/C触点连接到端子。该装置以24 V直流电供电，并提供冗余电源。保险丝F101（2 A快速，5 x 20 mm）安装在保护24 V电源不受装置短路的影响。在RE.216方案中，二进制信号可以具有以下值之一：逻辑“0”（固定值）=FALSE逻辑“1”（固定值）=真二进制输入值（216DB61、216EB61）双重指示信号；两个连续的二进制输入是组合。功能定义的二进制保护值（跳闸）数字和相应的信令输出。以上所有内容也可以设置为保护功能的二进制输入。所有二进制地址集可以直接使用，也可以反转使用。

所有RE.216信令输出（信号地址）可以是配置用于以下操作模式之一：1） 控制信号继电器并记录为事件。与重要信号有关的完整信息。拾取信号激活“常规启动”（信号和事件）跳闸信号激活“一跳闸”（信号和事件）2） 在没有信号继电器控制的情况下记录为事件。不需要信号继电器。尽管如此，有关信号的状态。拾取信号激活“常规启动”（仅事件）跳闸信号激活“常规跳闸”（仅事件）3） 既不控制信号继电器，也不记录为事件。不需要信号继电器。没有关于状态变化的信息，即没有被不必要的信息占用的存储器空间。对“常规启动”或“常规跳闸”没有影响。辅助信号继电器通过二进制O/P通电

 P3EB HENF315223R1  ABB 模拟量输出模块

小控制电流用于激励电磁铁，电磁铁将电枢拉向它。电枢与电路的另一端接触，从而接通电路并允许电流流动。当电磁铁停止工作时，附在衔铁上的弹簧将电磁铁拉回，切断电流。由于具有独立控制信号的特点，早期的计算机大量使用继电器来形成逻辑电路，如哈佛马克2号、ARRA、Zuse Z2和Zuse Z3。它们还被广泛用作早期电话系统(如史端乔和纵横制电话交换系统)中复杂交换的逻辑控制。
