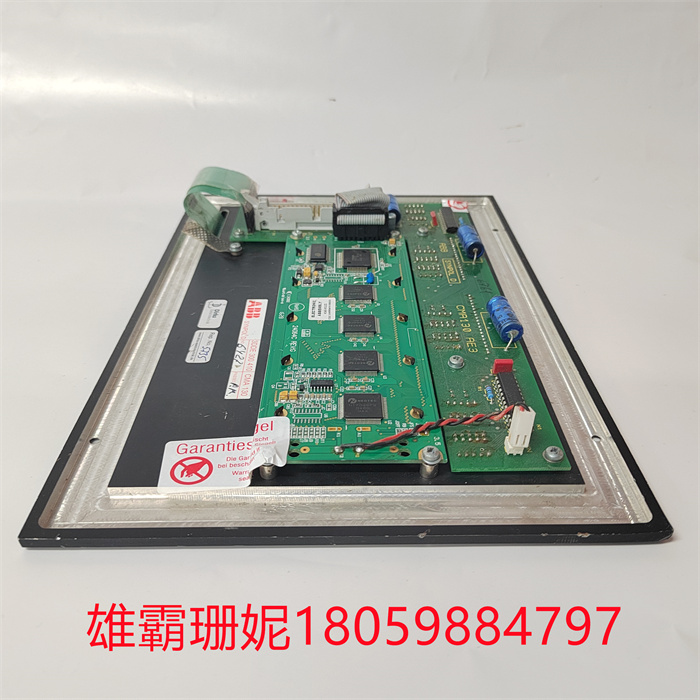

CMA130 3DDE300410 ABB 系统模块

ABB CMA130 3DDE300410 温度控制器

温控器是根据工作的环境的温度变化,在开关内部发生物理形变,从而“生某些特殊效应，产生导通或者断开动作的自动控制元件，主要用于实现温度的控制，温控器被广泛的使用于各种家电产品当中,如电冰箱、饮水机、热水器、咖啡壶等。

今天就给大家介绍一下温控器及自动控制温度电路吧。

温控器的组成

温控器- -般由温度检测及温度控制两部分组成，大部分温控器还带有报警和保护功能，其工作原理是通过温度传感器对环境温度自动进行采样、即时监控，当环境温度高于控制设定值时控制电路启动，可以设置控制回差。

如果温度还在上升，当升到设定的超限报警温度点时，启动超限报警功能。当被控制的温度不能得到有效的控制时，为了防止设备的毁坏,还可以通过跳闸的功能来停止设备继续运行。

ABB CMA130 3DDE300410 温度控制器

温控器的使用方法

介绍下它的使用，以及利用温控器和固态继电器实现自动控制温度的电路。

温控器的接线端子.上面标注著1~6，下面标注著高、总、低地、中、相。“高”可以理解为温度高时动作， “低”就是温度低时动作， “总”则是它们的公共点。不管接“高”还是“低”，另一根线都要接到总上面去。因为温控器的作用就是控制温度，接“高”“总” 时要限制温度继续上升，所以会断开线路，所以“高”“总” 是常闭触点，它可以通过控制接触器的线罢或固态继电器等，进而控制温度的上限。

如果只是接的“高”“总”，温度一旦低于上限，常闭触点会马上复位,又接通了加热装置;但如果想让温度下降到更低一点不至于温控器马上又让加热装置工作，这时可以考虑用“低”“总” ，即温度低于某一设定值时，再接通加热装置，所以“低”“总” 是常开触点。“地”“中”“相”则分别指“地线”“零线”“火线”，其中“中”“相”如果接反了，也不会对温控表有任何影响，因为交流电方向一直在变,没有正负之分。
