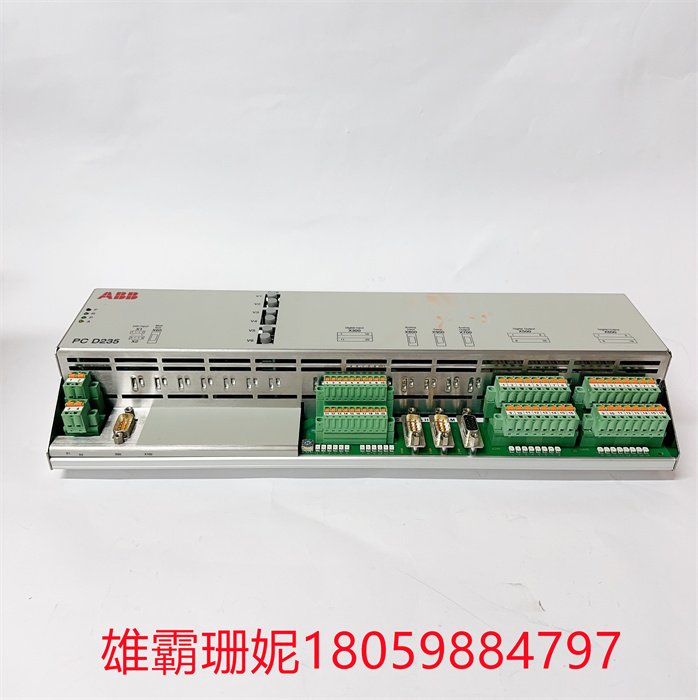

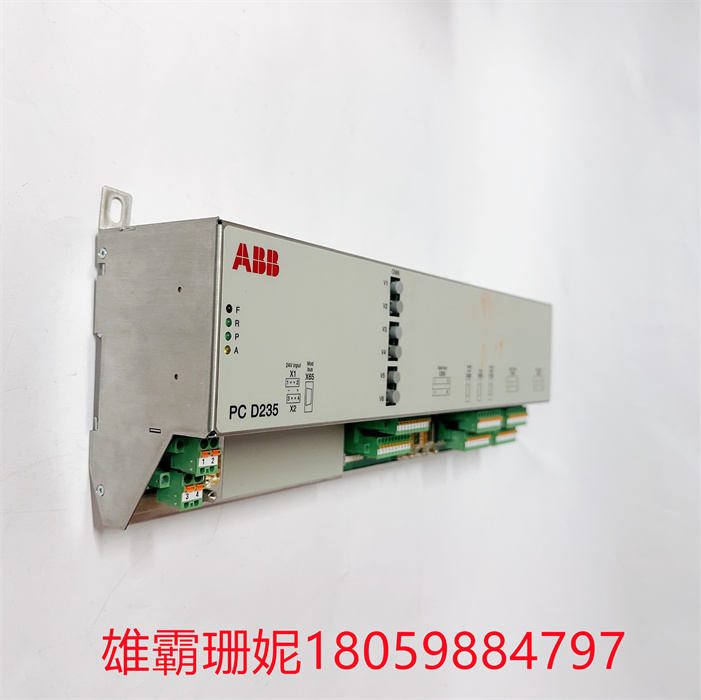

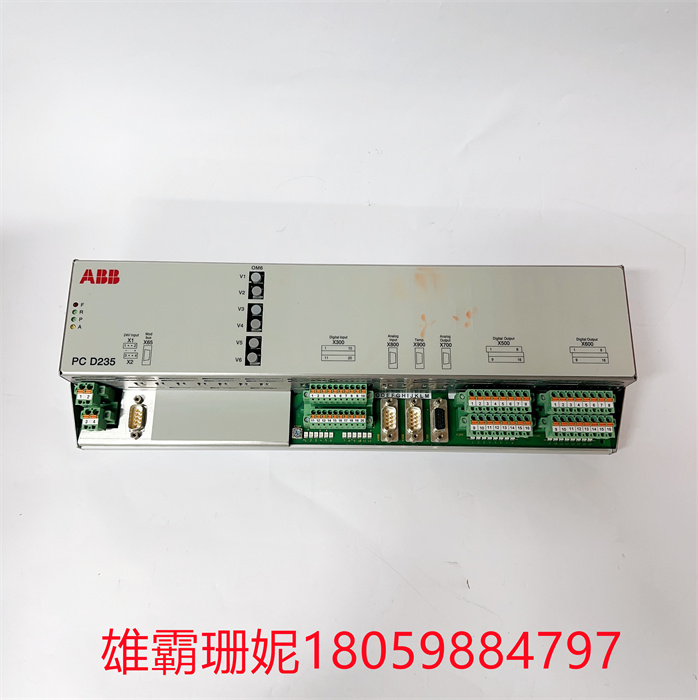

PCD235A101 3BHE032025R0101 ABB 具有集成的标准通信模块
励磁装置主回路部分
主回路的组成和功能
装置主回路完成整流和灭磁两大功能,系统采用三相全控桥可控硅整流电路,向同步电动机转子绕组提供直流励磁电流。灭磁回路由可控硅7.8KGZ与二极管GZ反并联组成,实际上组成为一个大功率电子开关,完成同步电动机在异步起动过程中串入起动电阻,起动结束后自动切除,保证同步电动机在异步起动期间,转子励磁绕组既不开路也不短路,从而避免励碰绕组承受过电压和过电流。
PCD235A101 3BHE032025R0101 ABB 具有集成的标准通信模块
励碰装置控制部分:
系统控制部分包括S7200PLC、Pro-face触摸屏、 KGLF -2型微机励磁控制器三部分组成。PLC主 要完成继电回路逻辑控制工作方式切换、运行时PI调节以及对外通讯等工作,Pro-face触摸 屏主要完成系統参数设置和运行时故障.工作时间、设定运行参数信息查询,Pro-face触摸 屏具有励磁电流和励磁电压录波曲线信息查看。
KGLF-2型励磁控制器里由主机MC87C51和副机AT89C51单片机组成。励磁控制器主要完成频率测量及投励、脉冲形成、故障检测及处理。
