CI869  3BSE049110R1   双绞线调制解调器  扩展单元包含 CEX-Bus 逻辑

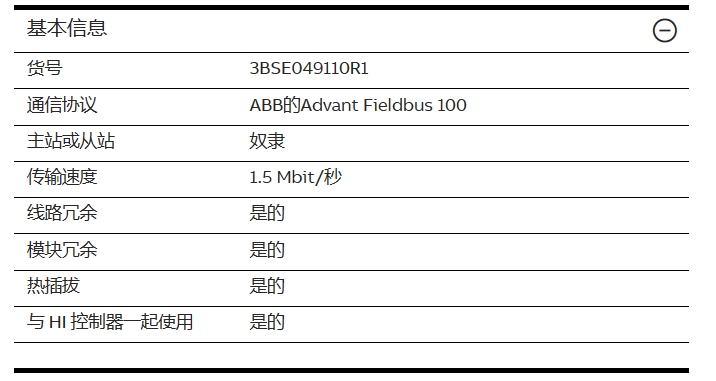

基本信息

型号：CI869

货号 3BSE049110R1

通信协议 ABB的Advant Fieldbus 100

主站或从站 奴隶

传输速度 1.5 Mbit/秒

线路冗余 是的

模块冗余 是的

热插拔 是的

与 HI 控制器一起使用 是的CI869 是一个 AC 800M 通信接口，通过双绞线 （TWP） 连接到 AF 100 现场总线。CI869 扩展单元包含 CEX-Bus 逻辑、通信单元和 DC/DC 转换器，该转换器通过 CEX-Bus 从 +24 V 电源提供所需的电压。CI869 可以配置为冗余电缆和冗余通信接口。

连接到 AC 800M 控制器的 CI869 通信接口通过 AF 100 提供与其他 AC 800M、AC 160 或连接服务器的连接。带有通信接口 CI869 的 AC 800M 控制器充当 AF 100 站，从其他 AF 100 站/设备接收数据。CI869 集成了双绞线调制解调器。CI869 也可用于 AC 800M 高完整性系统。

特点和优势

AC 100 OPC 服务器在连接服务器中运行，需要 AF 100 硬件接口 CI527A 与 AC 100 OPC 服务器安装在同一节点中。在另一端，您使用 CI869 连接到 AC 800M 控制器网络。

Advant Fieldbus 100 冗余通过使用两个 CI869 来支持。

Basic information

Model:

Item number 3BSE049110R1

Communication protocol ABB Advant Fieldbus 100

Master or slave

The transmission speed is 1.5 Mbit/ s

Line redundancy Yes

Module redundancy Yes

Hot swap Yes

Used with the HI controller, the CI869 is an AC 800M communication interface connected to the AF 100 fieldbus via twisted pair (TWP). The CI869 expansion unit contains the CEX-Bus logic, communication unit, and DC/DC converter that delivers the required voltage from a +24 V power supply via the CEX-Bus. The CI869 can be configured as redundant cables and redundant communication interfaces.

The CI869 communication interface connected to the AC 800M controller provides connectivity to other AC 800M, AC 160, or connection servers via AF 100. The AC 800M controller with communication interface CI869 acts as an AF 100 station, receiving data from other AF 100 stations/devices. The CI869 incorporates a twisted pair modem. CI869 is also available for AC 800M high integrity systems.

Characteristics and advantages

If the AC 100 OPC server runs on the connected server, the AF 100 hardware interface CI527A and the AC 100 OPC server must be installed on the same node. At the other end, you use the CI869 to connect to the AC 800M controller network.

Advant Fieldbus 100 redundancy is supported by the use of two CI869s.
