CI868A  3BSE092691R1  控制器  允许在同一模块中组合两种协议

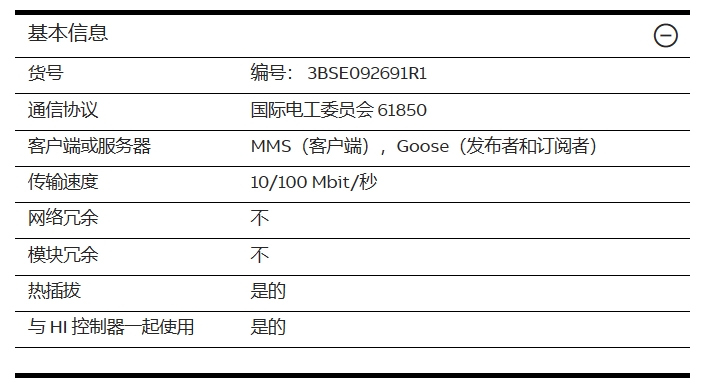

基本信息

型号：CI868A型

货号 编号： 3BSE092691R1

通信协议:国际电工委员会 61850

客户端或服务器:MMS（客户端），Goose（发布者和订阅者）

传输速度:10/100 Mbit/秒

网络冗余:不

模块冗余：不

热插拔：是的

与 HI 控制器一起使用：是的

CI868A 可用于将 AC 800M 控制器连接到使用 IEC 61850 – 第 2 版标准的外部以太网设备。由于这是变电站自动化的标准，因此允许将过程自动化和电气控制组合在同一控制器中。

TP868 底板有两个 RJ45 以太网连接器，其中 CH1 连接器可以使用 10Mbps 或 100Mbps（兆位/秒）。底板具有密码锁，可防止在 TP867 底板上安装不正确类型的设备。

CI868扩展单元包含CEX总线逻辑、通信单元和DC/DC转换器，通过CEX总线从+24 V电源提供适当的电压。以太网电缆必须通过以太网交换机连接到主网络。

CI868A 模块仅适用于 System 800xA 6.0.3.3、6.1.1 及后续版本

特点和优势

允许通过 IEC 61850 标准定义的两种协议进行通信：MMS（客户端）和 GOOSE

每个 CI868A 最多允许 120 个 IED （GOOSE） 和 40 个 IED （MMS）。允许在同一模块中组合两种协议。（40个IEDs/CI868A）

一个 AC 800M 控制器最多可使用 12 个模块

Basic information

Model: CI868A

Item number: 3BSE092691R1

Communication protocol: International Electrotechnical Commission 61850

Client or server :MMS (client), Goose (publisher and subscriber)

Transmission speed :10/100 Mbit/ s

Network redundancy: No

Module redundancy: No

Hot swap: Yes

Use with HI controller: Yes

The CI868A can be used to connect AC 800M controllers to external Ethernet devices using the IEC 61850 - Edition 2 standard. Since this is the standard for substation automation, it allows process automation and electrical control to be combined in the same controller.

The TP868 baseboard has two RJ45 Ethernet connectors, of which the CH1 connector can use either 10Mbps or 100Mbps (megabits per second). The baseplate has a combination lock that prevents the installation of incorrect types of equipment on the TP867 baseplate.

The CI868 expansion unit contains the CEX bus logic, communication unit, and DC/DC converter, providing the appropriate voltage from the +24 V supply via the CEX bus. Ethernet cables must be connected to the main network through an Ethernet switch.

The CI868A module applies only to System 800xA 6.0.3.3, 6.1.1, and later versions

Characteristics and advantages

Communication is allowed through two protocols defined by the IEC 61850 standard: MMS (client) and GOOSE

Each CI868A allows up to 120 IEDs (GOOSE) and 40 IEDs (MMS). Allows two protocols to be combined in the same module. (40 IEDs/CI868A)

An AC 800M controller can use up to 12 modules
