1794-ASB ControlLogix 模拟输入模块 Allen-Bradley

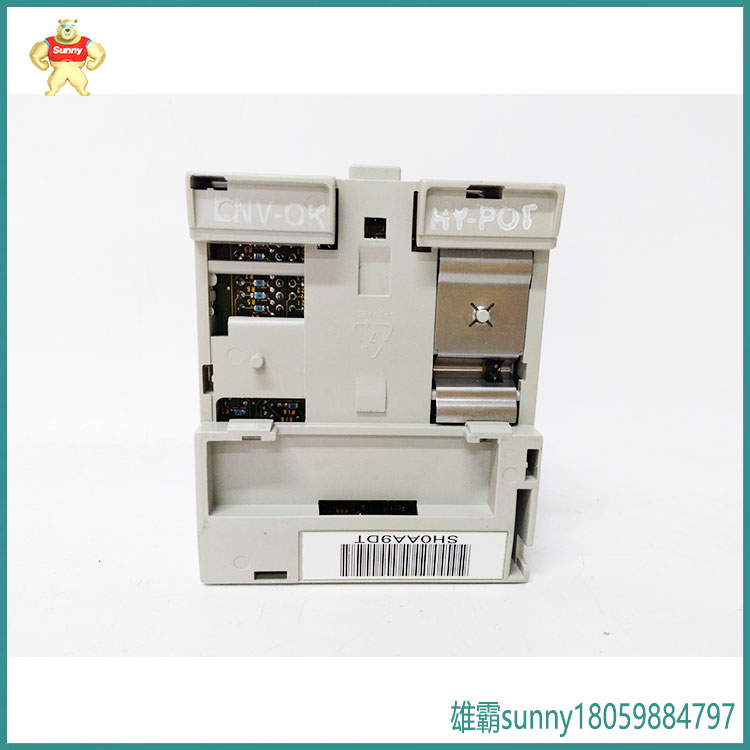

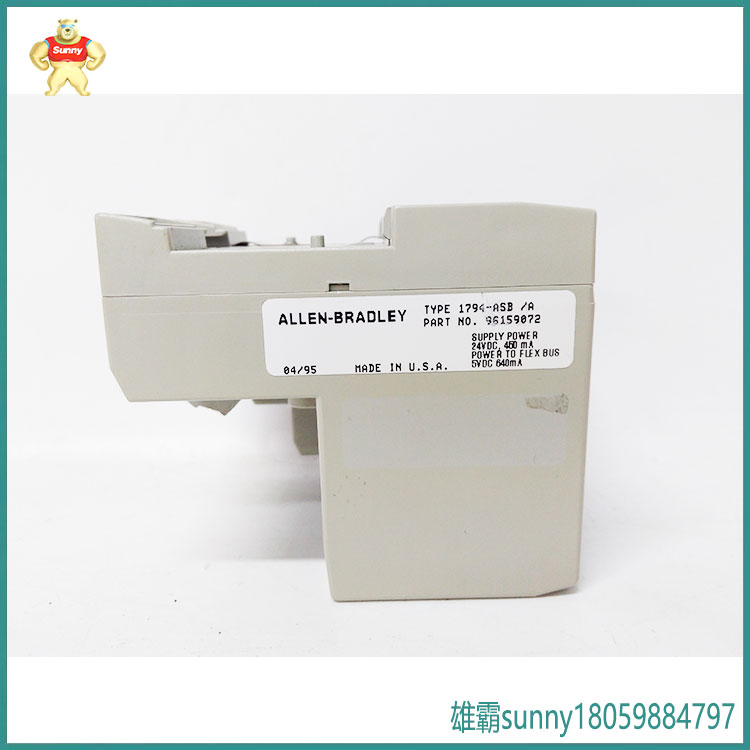

1794-ASB是Allen-Bradley远程I/O通信适配器模块。该产品属于分布式I/O模块的Flex I/O产品系列。

1794-ASB有1(1)个Remote I/O接口。这个里约热内卢协议是一个遗留协议，利用Belden 9463或等效电缆将设备连接到里约热内卢扫描仪。该模块兼容Allen-Bradley Legacy控制器，如PLC2, PLC3和PLC5控制器以及SLC500自动化平台。它也可以用于现代Logix控制器平台以及第三方设备和包含合作伙伴模块。

1794-ASB通过BTR (Block Transfer Read)和BTW (Block Transfer Write)指令向控制器发送和接收数据。使用这些指令，数据包可以同时发送或顺序发送，这取决于所需的速度。

1794-ASB支持57.6Kbps、115.2Kbps和230.4kbps的通信速率。该模块的预期电源电压范围为11VDC-31.2VDC，包括5%交流纹波，而标称电源为24VDC。它支持安装多达8个Flex I/O模块，以成功实现分布式I/O架构。本模块内置电源指示灯、适配器Active指示灯、适配器Fault指示灯和本地故障指示灯。该模块安装在标准DIN导轨上，并具有开放式外壳，这意味着1794-ASB需要安装在适当的外壳内，以保护设备免受工业元件和污染物的影响。

在恒定的24伏直流电源输入下，最大功耗为450ma。直流31.2伏时最大功耗为4.6瓦，直流31.2伏时最大散热为15.7 BTU/小时。

1794-ASB的尺寸约为4x 2x 4英寸，重量仅为6盎司。Allen-Bradley 1794-ASB是一个过时的适配器模块，是FLEX I/O系列的一部分。它通过通信网络将FLEX I/O模块连接到I/O扫描器端口。它有一个内置电源，可将背板的24VDC转换为5vdc，以便为FLEX I/O模块供电。它也适用于艾伦布拉德利PLC 3和5系列。此外，1794-ASB可以识别FLEX积分模拟模块的安全状态数据，并且能够使用32点FLEX I/O单元。当在配置中使用FLEX积分模拟模块时，用户必须使用1794-ASB D系列或更高版本的模块。
