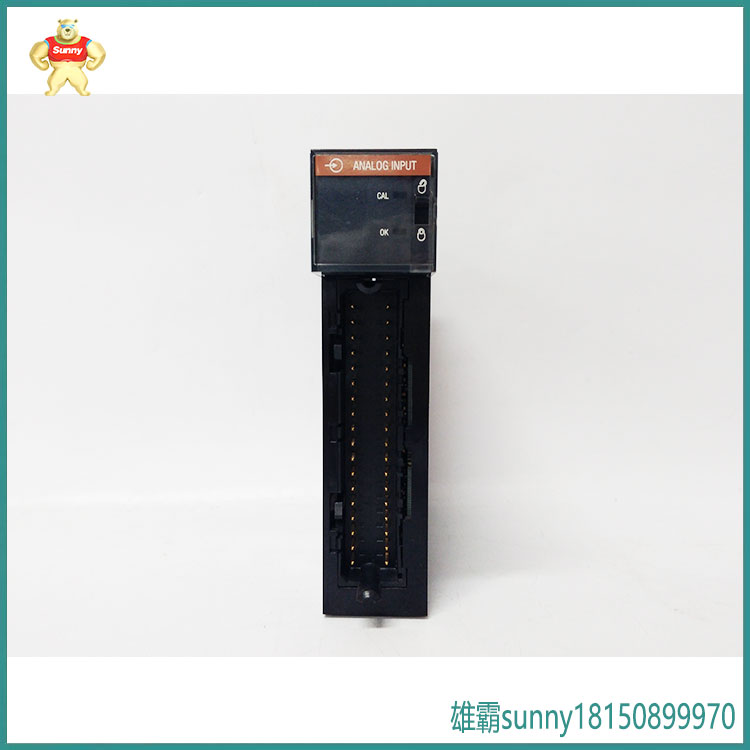

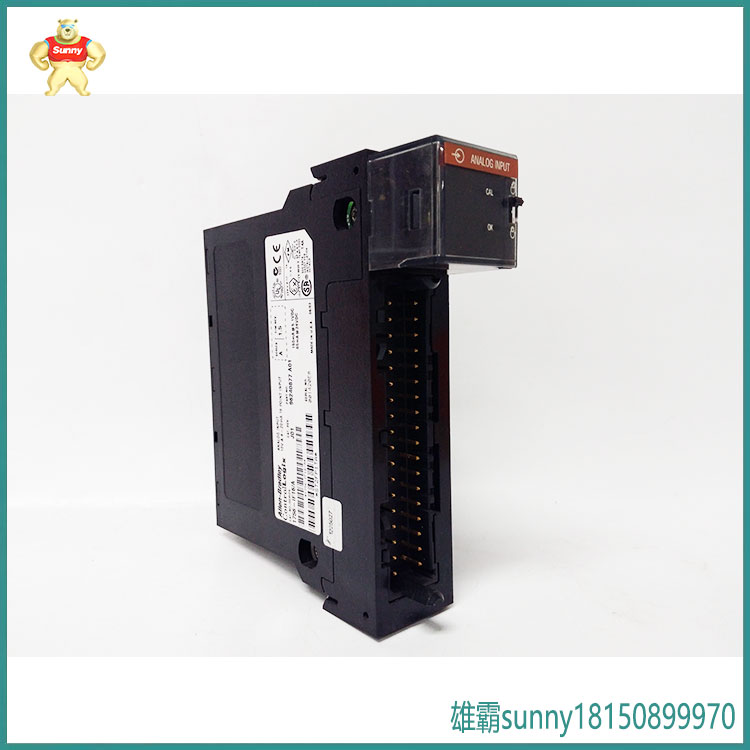

1756-IF16 A-B ControlLogix 模拟输入模块

部件号:1756-IF16

型号: ControlLogix 模拟输入模块

制造商:A-B

状况:全新原厂包装

工厂保修:12 个月

库存量:有货

预计交货时间: 通常在 7 - 10 个工作日内发货

装运重量:2 公斤


联系电话:18059884797

产品详情

Allen-Bradley 1756-IF16 是一个 ControlLogix 模拟输入模块。该模块接受电流和电压信号,例如 ±10V、0-10V、0-5V 和 0-20 mA。该模块支持三 (3) 种类型的信号布线配置,例如单端、差分和高速差分布线。在支持的布线配置中,单端布线对噪声最敏感,必须与具有公共接地的信号一起使用。为了提高噪声敏感性,使用差分接线方法,而高速差分接线用于需要相对于输入信号进行快速数据更新的系统。

通过单端接线,该模块成为十六 (16) 通道模拟输入模块。类似地,当与差分接线一起使用时,模块减少为八 (8) 通道模拟输入模块。此外,当模块连接为高速差分接线时,模块成为四 (4) 通道模拟输入模块。



1756-IF16 的独立分辨率为 320 µV/计数(15 位 + 符号双极性)@ ±10.25V 输入范围;160 µV/计数(16 位)@ 0-10.25V 输入范围;80 µV/计数(16 位)@ 0-5.125V 输入范围和 0.32 µA/计数(16 位)@ 0-20.5 mA。该模块的扫描时间不等,例如单端为 16-488 ms;差分接线为 8-244 毫秒,高速差分接线为 5-122 毫秒。它具有使用 Sigma-Delta 方法的内置模数转换器电路。转换后的数据按照整数模式(左对齐,2 s 补码)IEEE 32 位浮点数据格式存储。该模块的校准精度优于电压输入范围的 0.05% 和电流输入范围的 0.15%。



Allen-Bradley 1756-IF16 是一个 ControlLogix 模块,具有十六 (16) 个单端或八 (8) 个差分或四 (4) 个差分高速模拟输入通道。该模块支持 ±10V、0-10V、0-5V 和 0-20 mA 的输入信号范围,分辨率为 320 µV/计数(15 位 + 符号双极性)@ ±10.25V;160 µV/计数(16 位)@ 0-10.25V;80 µV/计数(16 位)@ 0-5.125V 和 0.32 µA/计数(16 位)@ 0-20.5 mA。该模块与 1756-TBCH 或 1756-TBS6H 可拆卸端子块 (RTB) 一起使用。
