1756-CNBR

产品详情：

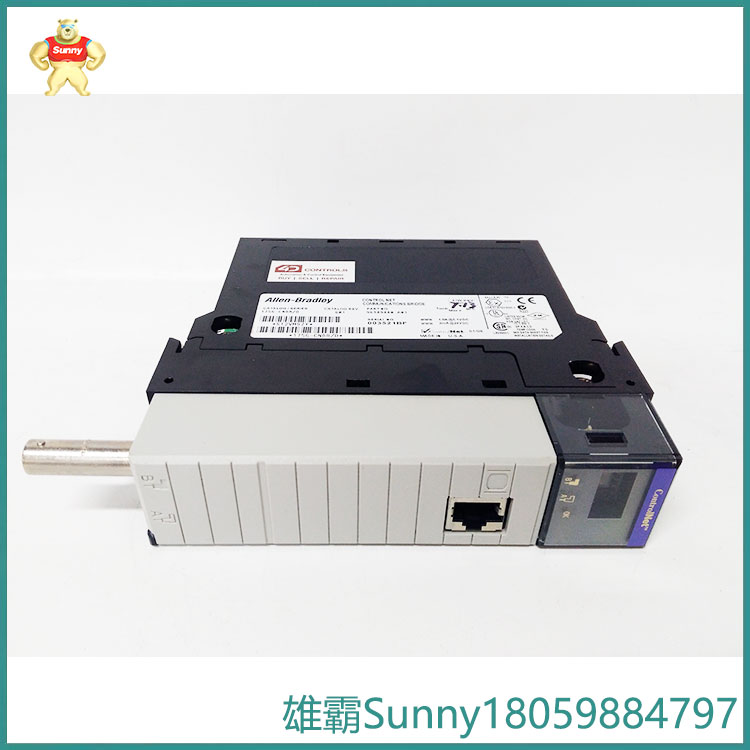

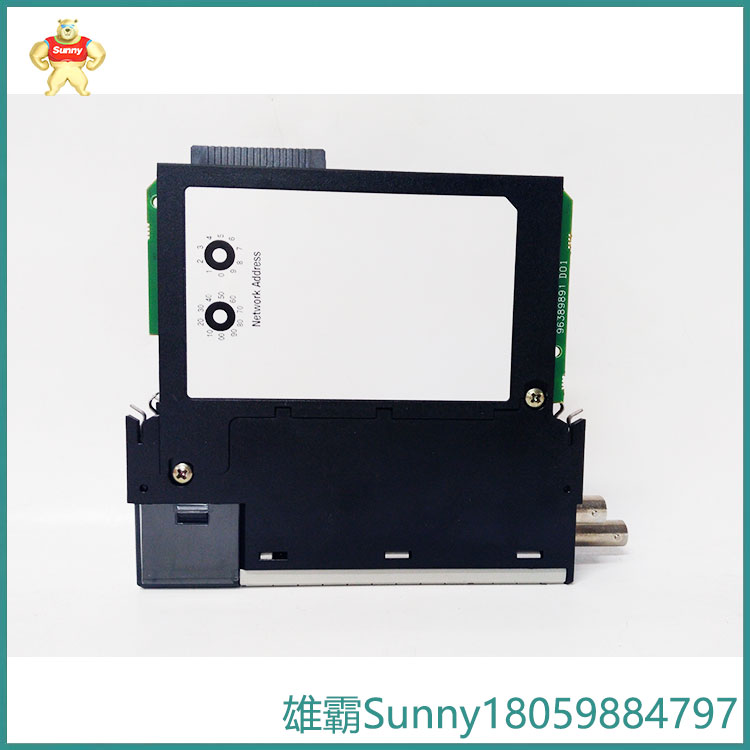

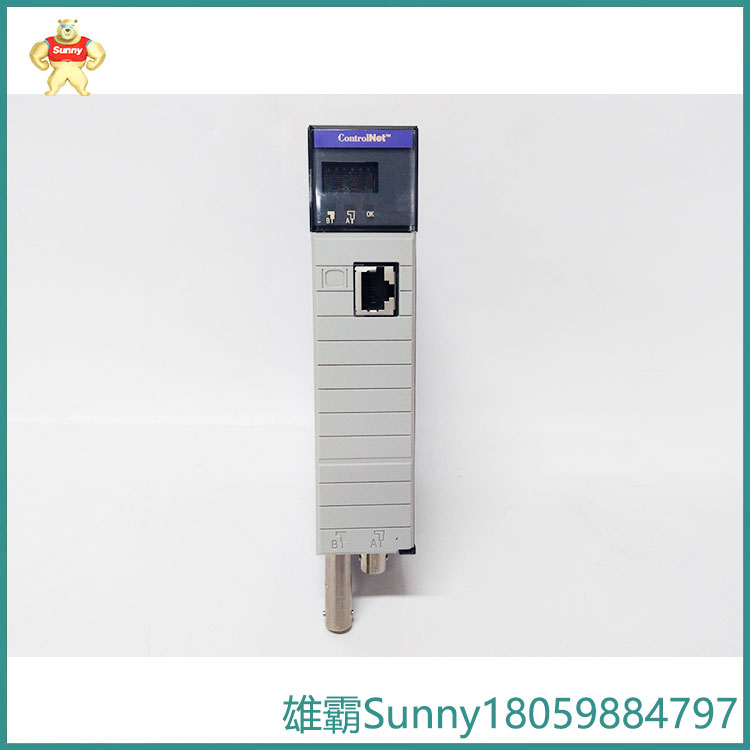

艾伦-布拉德利1756-CNBR，或控制网桥式冗余，是一个用于在控制网网络内通信的接口模块。它与1756-CNB相同，但最大的区别是1756-CNBR有一个额外的ControlNet端口，该端口将支持冗余媒体。该模块有2个ControlNet BNC端口，而1756-CNB只有一个，尽管它们都有1个ControlNet RJ45端口。

与非冗余模块一样，1756-CNBR还可以与Logix5550控制器一起控制计划数据，并在ControlLogix背板和ControlNet网络之间桥接非计划数据。

为了防止在抽头或干线断开时丢失通信，可以使用冗余控制网介质。对于这种连接，您可以使用的唯一模块是1756-CNBR。

该模块1756-CNBR的技术指标与非冗余模块类似。它还可以处理多达64个与其他ControlNet设备的双向计划和非计划连接。除此之外，该模块还可以为未连接的消息支持多达20个缓冲区。此外，如果应用程序的每个通信模块有40到48个Logix通信连接，并且通信速率为每秒5兆字节，则需要这个模块。它还有99个可用节点。

The 1756-CNBR may be installed along the ControlLogix processor as a local communication module or to any distributed I/O rack as the head communication module. It is compatible with a variety of ControlLogix rack such as 1756-A4, 1756-A7, 1756-A10, 1756-A13, and 1756-A17. It may be installed to any available slot and only requires single slot in the chassis. It mat also be used with standard and redundant power supplies such as 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B and 1756-PA75R, 1756-PB75R, 1756-PSCA2, respectively.
