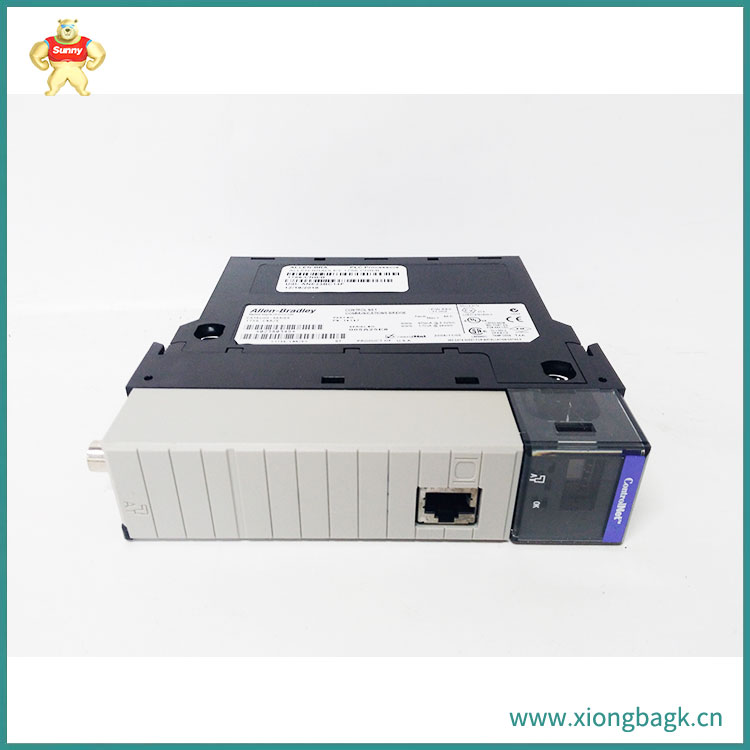

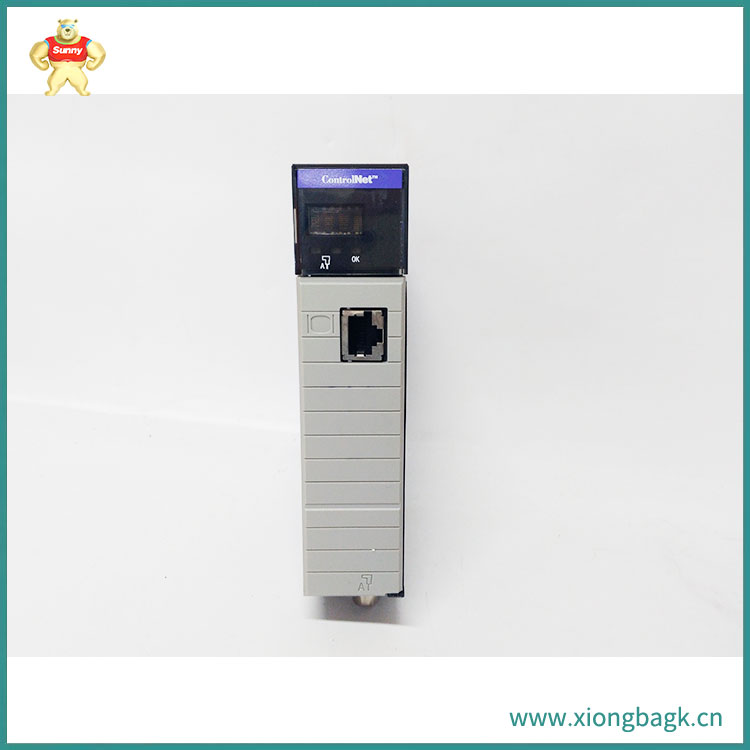

1756-CNB A-B ControlLogix控制网桥模块控制I/O模块

产品详情：

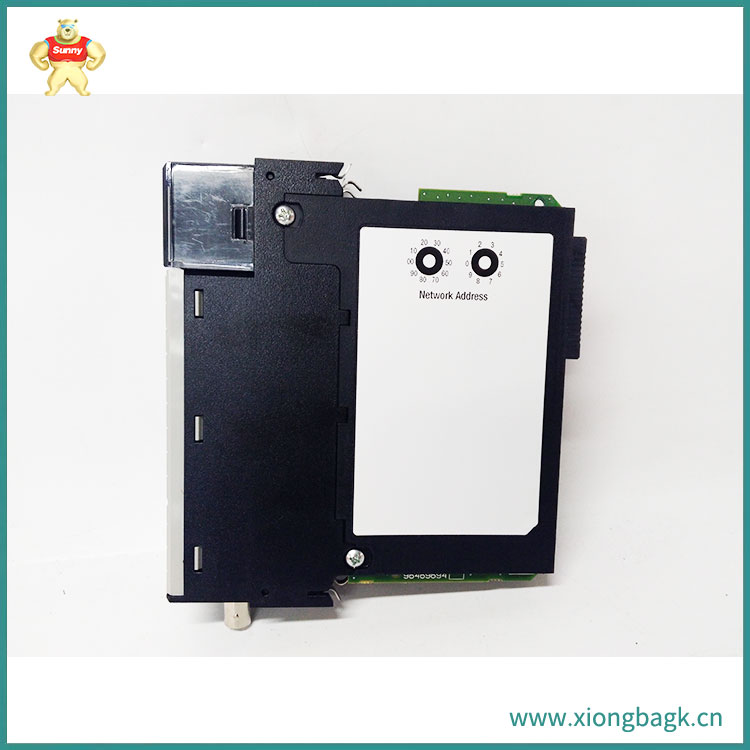

Allen-Bradley 1756-CNB ControlLogix ControlNet Bridge模块链接路由消息到其他网络上的设备，监视器和控制I/O模块远程位于ControlLogix控制器。cnb为远程ControlLogix I/O模块，配置和编程信息的消息传递数据，操作员界面，上传/下载提供适配器功能。1756CNB支持I/O桥接功能，通过生产/消费标签传输计划数据，与其他ControlNet节点进行计划外的MSG指令通信，通过NAP进行本地网络访问。1756-CNB模块最多可支持64个与其他ControlNet设备的双向连接。它可以是计划连接和非计划连接的混合。但是，支持的连接数还取决于网络配置。如果应用程序需要更多的连接，用户可以添加另一个1756-CNB模块，但必须确保与第一个模块在同一机箱和同一网络中进行。它还可以为未连接的消息支持多达20个缓冲区。它也有2个端口- 1个ControlNet BNC端口和1个ControlNet RJ45端口。用户在安装1756-CNB模块时，需要先设置模块的节点地址交换机。用户可以在01 ~ 99之间选择唯一的节点地址。然后，用户可以通过使用一组模块将模块用作独立的控制模块，或者通过使用相同的模块对(伙伴)将模块用作冗余的控制设置。注意，当使用冗余控制时，节点地址交换机应具有相同的节点地址。1756-CNB在5.1伏直流电流下的电流为970毫安，在24伏直流电流下的电流为1.7毫安。其额定功耗为5.14瓦。

It may be used to implement Distributed I/O application where a large number of rack containing ControlLogix I/O modules are installed. It may also be used to bridge across networks of different protocols and Exchange information over ControlNet network. In a ControlNet system, connection to a single ControlNet bridge module allows a direct path to the main controller in the network where program modifications and tests may be executed. Also, this protocol may also be used to interface with Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) applications.
