1756-OB32 直流输出模块 直流输出模块

概述：

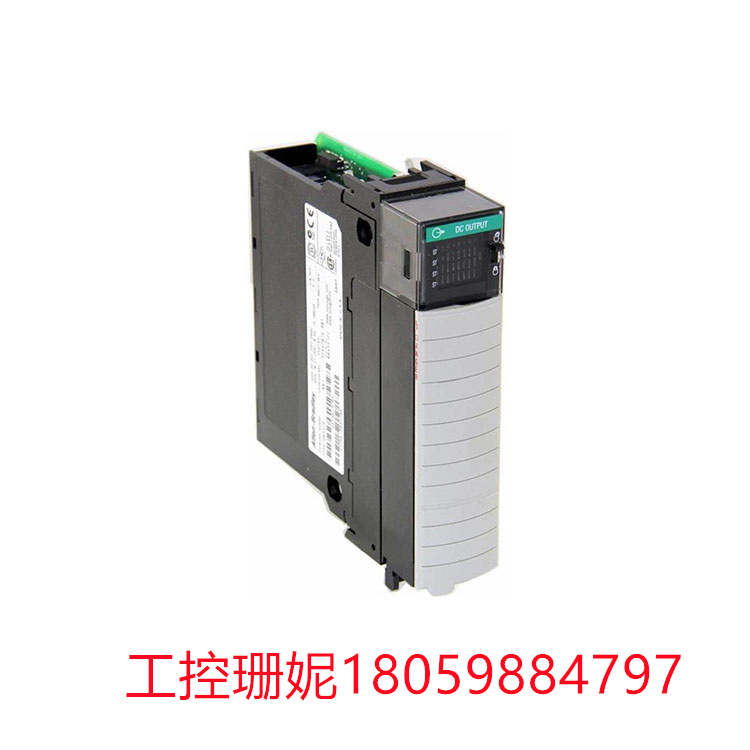

1756-OB32 是一款艾伦-布拉德利高密度 24VDC 离散输出模块。该模块用于驱动连接到该模块每个通道的输出设备。输出装置可以包括指示灯、继电器、接触器、面板报警器、螺线管、蜂鸣器、警报器、喇叭和其他驱动装置。

该输出模块非常适合用于存在大量输出且安装更大或扩展的 ControlLogix 机箱空间有限的系统。它占用单插槽，支持安装在本地或远程机箱中。该模块与任何 ControlLogix 处理器兼容，包括更新的 ControlLogix 版本。

此 1756-OB32 配有 32 个 LED 指示灯，用于监控通道驱动。此前面板指示灯是重要的可视化故障排除工具，因为它可用于确认控制器对连接负载的命令。每个通道都有单独的可配置参数，并支持输出强制。此模块仅支持采购配置。

此模块需要可拆卸接线端子 （RTB）。此输出模块的相应 RTB 为 1756-TBCH 和 1756-TBS6H。RTB 用于提供与输出设备的模块化连接。在模块更换期间，整个 RTB 从安装插槽中取出并转移到更换模块。这可以防止接线返工，从而加快维护和故障排除。

此模块的推荐保险丝是 Littelfuse 部件号 SP5.20 或 Schurter 部件号 800.001 提供的 1003x216mm 800 mA。接线输出连接需要可拆卸接线端子 （RTB）。对于此模块，唯一兼容的 RTB 是笼夹 1756-TBCH 和弹簧夹 1756-TBS6H。请记住在使用 RTB 安装模块之前安装机箱和电源并接地。该模块还具有状态指示灯，可显示模块状态和单个 I/O 状态。

与 1756-OB32 模块配合使用的通信格式包括计划输出数据、输出数据、机架优化、仅侦机架优化和仅侦听输出数据。您还可以配置每个点的故障模式状态和每个点的编程模式状态。您可以为两者选择以下选项：“保持上次状态”、“打开”或“关闭”。请注意，这是默认设置的。

1756-OB32 模块的电压类别为 12/24V 直流电源，工作电压范围为 10 至 31.2V 直流。在5.1V DC时的电流消耗为300 mA，在24V时，其电流消耗为2 mA。它还具有 1.58W 的总背板功率，每点的最大关断状态漏电流为每点 0.5 mA，200.0 A 时的最大导通电压降为 5 mV DC。其每点最大浪涌电流为 1 A，每点 10 ms，在 2 摄氏度下每 60 秒可重复一次，最小负载电流为每点 3 mA。50摄氏度时每点的最大电流为0.5A，0摄氏度时为35.60A，而每个模块的最大电流在16摄氏度时为50A，在10摄氏度时为60A。

250-OB1756模块从关到通的输出延迟时间为标称32 's和60 ms最大值，而从开到关，标称为1 's，最大值为200 ms。它的工作温度范围为 1 至 0 摄氏度，非工作温度范围为 -60 至 40 摄氏度。

The 1756-OB32 is an Allen-Bradley high density 24VDC discrete output module. The module is used to drive output devices connected to each channel of the module. Output devices may include indicators, relays, contactors, panel alarms, solenos, buzzers, alarms, horns, and other driving devices.

This output module is ideal for systems with a large number of outputs and limited space to install larger or extended ControlLogix enclosures. It occupies a single slot and can be installed in either a local or remote chassis. This module is compatible with any ControlLogix processor, including newer ControlLogix versions.

This 1756-OB32 is equipped with 32 LED indicators for monitoring channel drivers. Previously the panel indicator was an important visual troubleshooting tool because it could be used to confirm the controller's command on the connected load. Each channel has individual configurable parameters and supports output coercion. This module only supports procurement configuration.

This module requires detachable terminal (RTB). The corresponding RTBS for this output module are 1756-TBCH and 1756-TBS6H. RTB is used to provide modular connectivity to output devices. During module replacement, the entire RTB is removed from the mounting slot and transferred to the replacement module. This prevents wiring rework, which speeds up maintenance and troubleshooting.

The recommended fuse for this module is 1003x216mm 800 mA provided by Littelfuse part number SP5.20 or Schurter part number 800.001. The output connection requires a detachable terminal (RTB). For this module, the only compatible RTBS are the cage clip 1756-TBCH and the spring clip 1756-TBS6H. Remember to install the chassis and power supply and ground it before using RTB to install the module. The module also has status indicators that show module status and individual I/O status.

Communication formats used with the 1756-OB32 module include planned output data, output data, rack optimization, rack detection only optimization, and listening only output data. You can also configure the fault mode state for each point and the programming mode state for each point. You can select the following options for both: "Keep Last", "On", or "Off". Note that this is set by default.

The 1756-OB32 module has a voltage class of 12/24V DC power supply with an operating voltage range of 10 to 31.2V DC. The current consumption at 5.1V DC is 300 mA and at 24V it is 2 mA. It also has A total backplane power of 1.58W, a maximum turn-off state leakage current of 0.5 mA per point, and a maximum on-voltage drop of 5 mV DC at 200.0 A. The maximum surge current per point is 1 A, 10 ms per point, which can be repeated every 60 seconds at 2 degrees Celsius, and the minimum load current is 3 mA per point. The maximum current per point is 0.5A at 50 degrees Celsius and 35.60A at 0 degrees Celsius, while the maximum current per module is 50A at 16 degrees Celsius and 60A at 10 degrees Celsius.

The 250-OB1756 module has a nominal output delay time of 32's and 60 ms maximum from off to on, and a nominal delay time of 1's and a maximum of 200 ms from on to off. It has an operating temperature range of 1 to 0 degrees Celsius and a non-operating temperature range of -60 to 40 degrees Celsius.

内容来自www.xbaqingplc.com转载请标注

保修期：12个月！

包装：原包装用纸箱。

交货时间：付款后3天内发货
