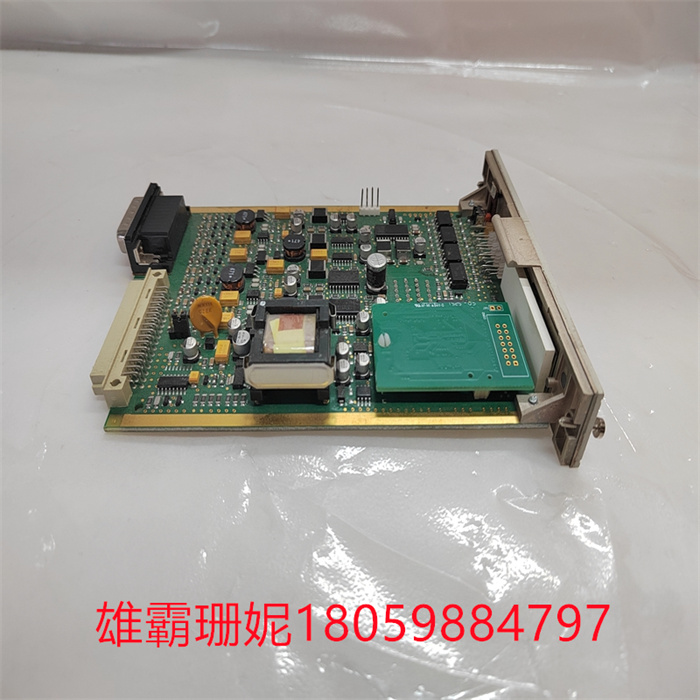

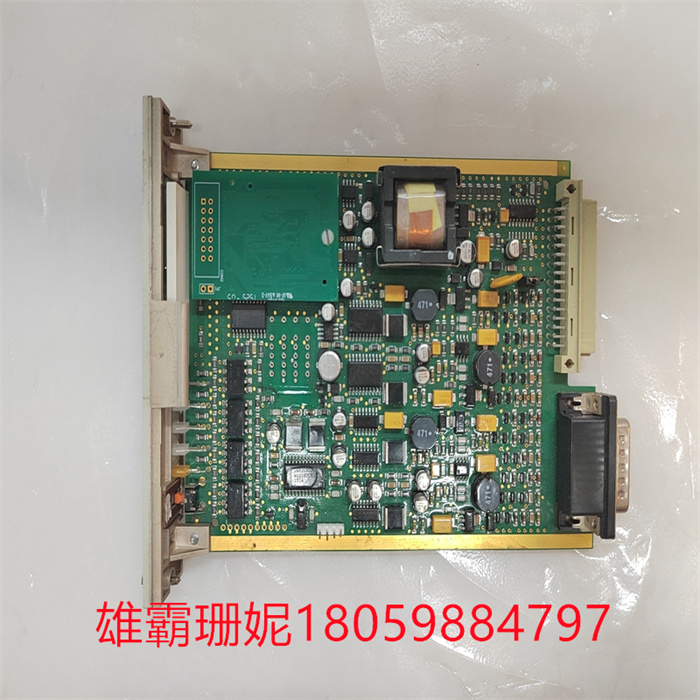

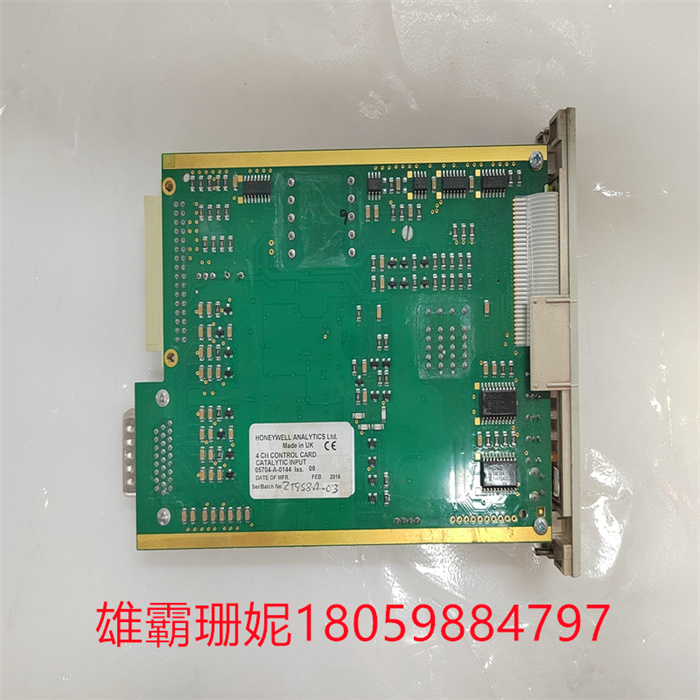

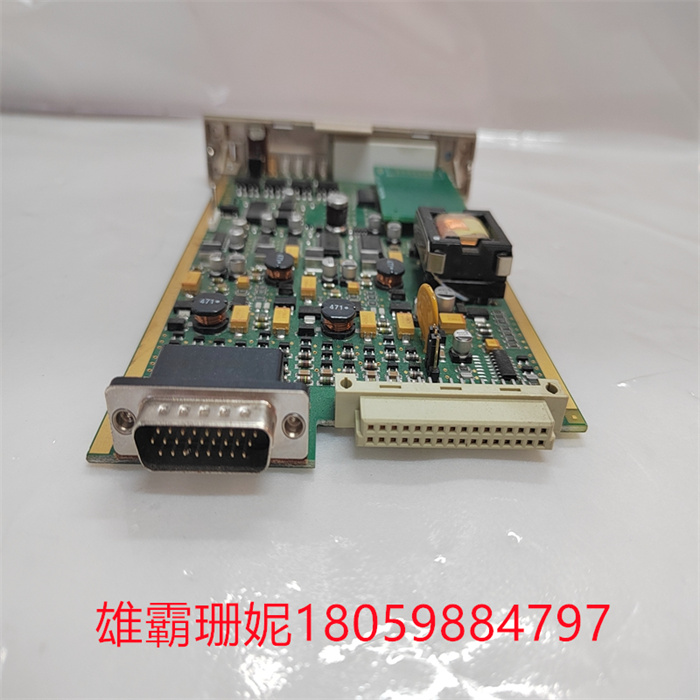

05704-A-0144 HONEYWELL 模块/调节器

05704-A-0144 HONEYWELL  模块/调节器

05704-A-0144系统备件

输出锁存器与PLC内存中的输出映射区也是对应的。-个输出锁存器也有一个内存位(bit) 与其应,这个位称为输

出继电器，或称输出线圈。靠运行系统程序,输出继电器的状态映射到输出锁存器。这个映射也称输出刷新。输出刷

新主要也是靠运行系统程序实现的。这样，户所要编的程序只是，内存中输入映射区到输出映射区的变换,特别是

怎么按输入的时序变换成输出的时序。这是一个数据及 逻辑处理问题。由于PLC有强大的指令系统, 编写出满足这个

要求的程序是完全可能的，且也是较为容易的。

基本组件

PLC由几个基本部分组成。它们可能看起来与各个制造商略有不同，但每个组件的用途和范围是相同的。其中包括电源、中央处理单元 (CPU)、输入/输出卡以及放置输入/输出 (I/O) 卡的背板或机架。

如图 2 所示，背板在所有独立组件之间建立了电气连接，从而为 PLC 提供了模块化设计。这种电连接包括电源和通信信号。许多 PLC 制造商在背板上使用专有通信协议，以便 I/O 可以安全地与 CPU 通信。

05704-A-0144 HONEYWELL  模块/调节器

电源

根据应用和安装环境，电源可接受 120VAC 或 24VDC。如上所述，此电压通过背板为 CPU 和 I/O 模块提供电源，这些模块以“卡”的形式出现。这些卡可以从它们在载体中的插槽中快速添加或移除。

需要注意的是，CPU 的电源并不为传感器和线圈等现场设备供电。此电源连接必须单独与卡建立。
